MSI K7N2G-LISR — системная плата на базе чипсета NVIDIA nForce2

Чипсет NVIDIA nForce2

И еще одна плата, основанная на общей для всего модельного ряда PCB, но от своей уже рассмотренной нами предшественницы на nForce2-ST она отличается существенно возросшими функциональностью и комплектацией.

Комплект поставки включает:

Упаковку: коробка стандартного дизайна;
Документацию: руководство пользователя материнской платы — на 6 языках, включая русский;
Кабели: 2 Serial ATA, один ATA66/100/133 и шлейф для подключения дисковода;
D-Bracket (2 разъема USB + четыре светодиода для индикации прохождения процедуры POST);
S-Bracket (разъемы Rear, Center/Sub и S/PDIF-Out типов Coaxial и TosLink);
Планку на заднюю панель компьютера с разъемами S-Video и Composite TV-Out;
Планку на заднюю панель компьютера с 2 портами FireWire;
Заглушку на заднюю панель платы;
2 компакт-диска с программным обеспечением, включающим:
- необходимые для работы платы драйверы;
- DirectX 8.1;
- Adobe Acrobat Reader;
- VNC;
- 3Deep;
- PC-cillin 2000;
- X-Setup;
- InterVideo WinDVD 5.1;
- MSI GoodMem (для оптимизации работы с памятью);
- MSI InfoView (для просмотра информации о системных устройствах);
- MSI i-Speeder (для оптимизации доступа в интернет и мониторинга сетевых соединений);
- MSI Live Update 2 (для автоматического обновления драйверов и BIOS);
- MSI LockBox (для закрытия доступа к компьютеру);
- MSI Password Keeper (для хранения паролей);
- MSI PCAlert IV (для мониторинга системы);
- MSI SecureDoc (для шифрования файлов);
- MSI SmartKey (для работы со SmartKey).

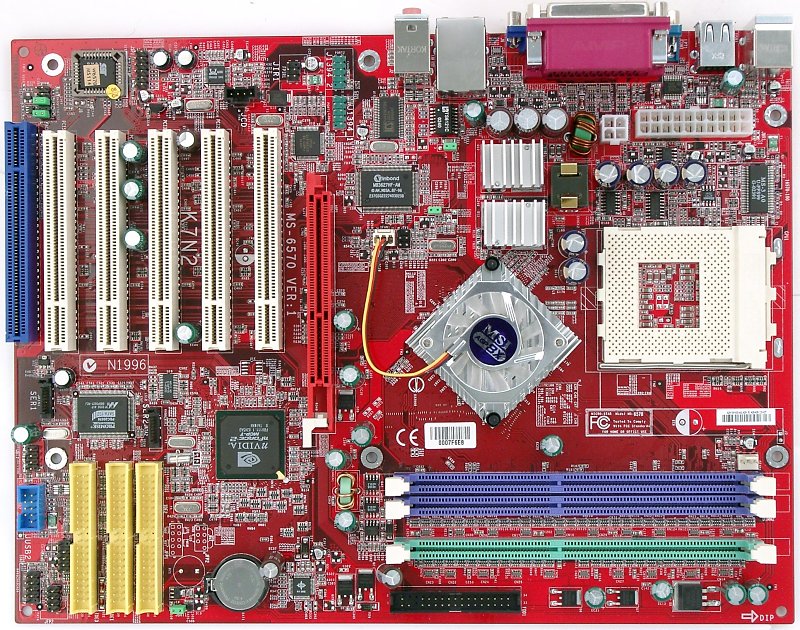

Несмотря на большое количество интегрированных на плату контролеров и разъемов, претензии к ее разводке не слишком значительны и вполне стандартны: несколько неудобно для размещения кабелей в корпусе и установки длинных карт расширения расположены разъемы IDE и SATA, аудиовходы и разъемы питания. Доступ к некоторым из имеющихся перемычек может быть затруднен при установке платы в корпус, краткое описание их функциональности приведено на текстолите платы.

В двухканальном импульсном стабилизаторе напряжения питания процессора применены 6 конденсаторов по 2200 мкФ и 3 по 1500 мкФ.

На плату интегрированы следующие контроллеры:

звуковой, реализованный на базе APU чипсета и AC'97-кодека Avance Logic ALC650, с возможностью подключения аудиосистем 5.1, разъемом для подключения фронтальных аудиовыходов и разъемом S/PDIF;
сетевой, реализованный на базе чипсета, с поддержкой 10BaseT/100BaseTX;
контроллер IDE RAID, реализованный на базе микросхемы Promise PDC20376, с возможностью создания RAID уровней 0 и 1 по протоколам ATA133 и SATA150;

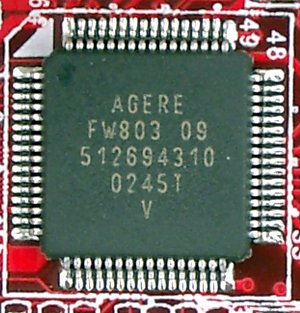

контроллер FireWire, реализованный на базе чипсета, с поддержкой 2 портов.

На плате нет разведенных, но нераспаянных элементов.

На плате используются возможности системного мониторинга микросхемы Winbond W83627HF-AW. Контролируются:

напряжения процессора, +3,3, ±5 и ±12 В, VBAT и +5 В Standby;
частота вращения 2 вентиляторов;
температуры процессора (встроенным датчиком процессора) и платы (встроенным датчиком платы).

На плате имеется 2 разъема для регулируемого подключения вентиляторов (к одному из них подключен вентилятор на радиаторе северного моста чипсета)

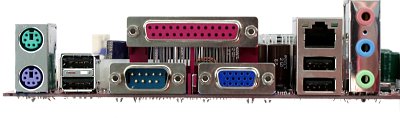

Краткие характеристики платы: разъемы памяти — 3 DDR SDRAM; слоты расширения — AGP/ 5 PCI/ ACR; порты ввода/вывода — 1 COM/ LPT/ 2 PS/2/ 2 FireWire/ 6 USB 2.0; размеры — 305х230 мм.

Настройка платы осуществляется:

С помощью перемычек и переключателей	Перемычка для очистки CMOS
С помощью перемычек и переключателей	Набор перемычек для выбора частоты FSB		100 и 133/166 МГц
Из BIOS, основанного на версии AwardBIOS 6.00PG от Phoenix	Настройки таймингов памяти	+	T(RAS), T(RCD), T(RP), CAS Latency
	Выбор частоты работы памяти	+	FSB:DRAM = By SPD, 2:1, 5:3, 3:2, 4:3, 5:4, 6:5, 1:1, 5:6, 4:5, 3:4, 2:3, 3:5, 1:2
	Настройка работы шины AGP	-
	Настройка работы шины PCI	-
	Возможность изменения делителя частоты для шин AGP и PCI	+	AGP(PCIx2) = 66—120 МГц с шагом 1 МГц
	Ручное распределение прерываний по слотам	+
	Изменение частоты FSB	+	100—200 МГц с шагом 1 и 2 МГц
	Изменение коэффициента умножения процессора	+	x7—x13
	Изменение напряжения ядра процессора	+	1,55—1,8 В с шагом 0,025 В
	Изменение напряжения памяти	+	2,5, 2,6, 2,7 В
	Изменение напряжения чипсета	-
	Изменение напряжения шины AGP	+	1,5, 1,6, 1,7 В

Использовалась версия BIOS 1.2, как последняя из доступных на время проведения тестирования.

Из всех виденных нами плат на интегрированной версии nForce2 эта обладает наибольшей функциональностью, могущей посоперничать с лучшими представителями дискретного варианта чипсета, да и по комплектации и возможностям для разгона она более чем «на уровне», так что будет хорошим выбором для производительного современного компьютера при условии необходимости интегрированной графики.

Результаты тестов:

11 марта 2003 г.

Дмитрий Майоров
