Обзор трехсекционной системы жидкостного охлаждения DeepCool LE360 V2

Почему системы жидкостного охлаждения процессоров до сих пор менее популярны, чем «воздушные» кулеры? Не в последнюю очередь потому, что многие покупатели в их сторону вообще не смотрят, привыкнув к тому, что жижа — это дорого. А логика в этом есть — долгое время производители систем охлаждения именно так и выстраивали линейки своих продуктов: где-то внизу самые простые решения «для офиса» (зато по три копейки и чуть лучше боксовых), затем кулеры среднего класса, в целом достаточные большинству покупателей массовых систем, еще выше — «суперкулеры» для избранных, а над ними — СЖО. Для тех, кому ничего из ранее перечисленного не подходит, так что и вопрос экономии не стоит. Да и объективно ей взяться неоткуда — даже двухсекционная СЖО конструктивно чуть сложнее «двухбашенного» кулера, поскольку необходима помпа, а на три секции требуется и третий вентилятор, и материалов больше уходит.

Так оно было когда-то. Но далее рынок начал пополняться новыми именами, благо по понятным причинам начать продавать «свои» необслуживаемые СЖО даже проще, чем осваивать «воздушное» направление. А ценовая конкуренция при этом один из самых простых способов продвижения продукции новых игроков, чем они начали активно пользоваться. Естественно, сломав стройность старой концепции. И не менее естественно, что на это пришлось реагировать и старым заслуженным игрокам. Что иногда приводит к немного неожиданным результатам.

Например, СЖО DeepCool LE360 V2 на момент тестирования продавалась в ДНС даже немного дешевле, чем «воздушный» DeepCool AK620. Понятно, что и последний является до сих пор актуальным решением и далеко не самым младшим в ассортименте DeepCool. Но «базовую» модель без индексов можно уже считать в какой-то степени бюджетной — выше есть AK620 Digital и AK620 Digital Pro, а далее начинается ареал обитания разных модификаций Assassin IV. При этом система не выглядит какой-то «ободранной» — разумеется, никаких дисплеев тут нет, но их многие всё равно воспринимают лишь как ненужные украшательства. Из таковых здесь есть подсветка вентиляторов и водоблока, на чем некоторые производители в дешевых системах экономят — но DeepCool не стал. И вообще конструктивно СЖО очень похожа на вдвое более дорогие модели DeepCool, типа LD360 или LQ360. А один технический нюанс и вовсе может заставить последние смущенно покраснеть и сховаться в жито.

В общем, всё красиво, внушительно и очень дешево — так и тянет поискать какой-то подвох. Им можно было бы считать трехлетнюю (официально) гарантию на СЖО серии LE — но ведь и у AK620 такая же. Еще забавнее то, что в упомянутом ДНС и для него, и для СЖО Gammaxx эти самые 36 месяцев прямо и указаны, а вот в описании LE360 V2 прописаны 60 месяцев. И не факт, что это какая-то ошибка — поскольку, например, у LE720 те же 60 месяцев давно красуются и никто не исправляет. В общем, привязываться к гарантии тут сложно. А с технической точки зрения возможно всякое, так что систему нужно детально изучать и тестировать.

Паспортные характеристики, комплект поставки и цена

Описание

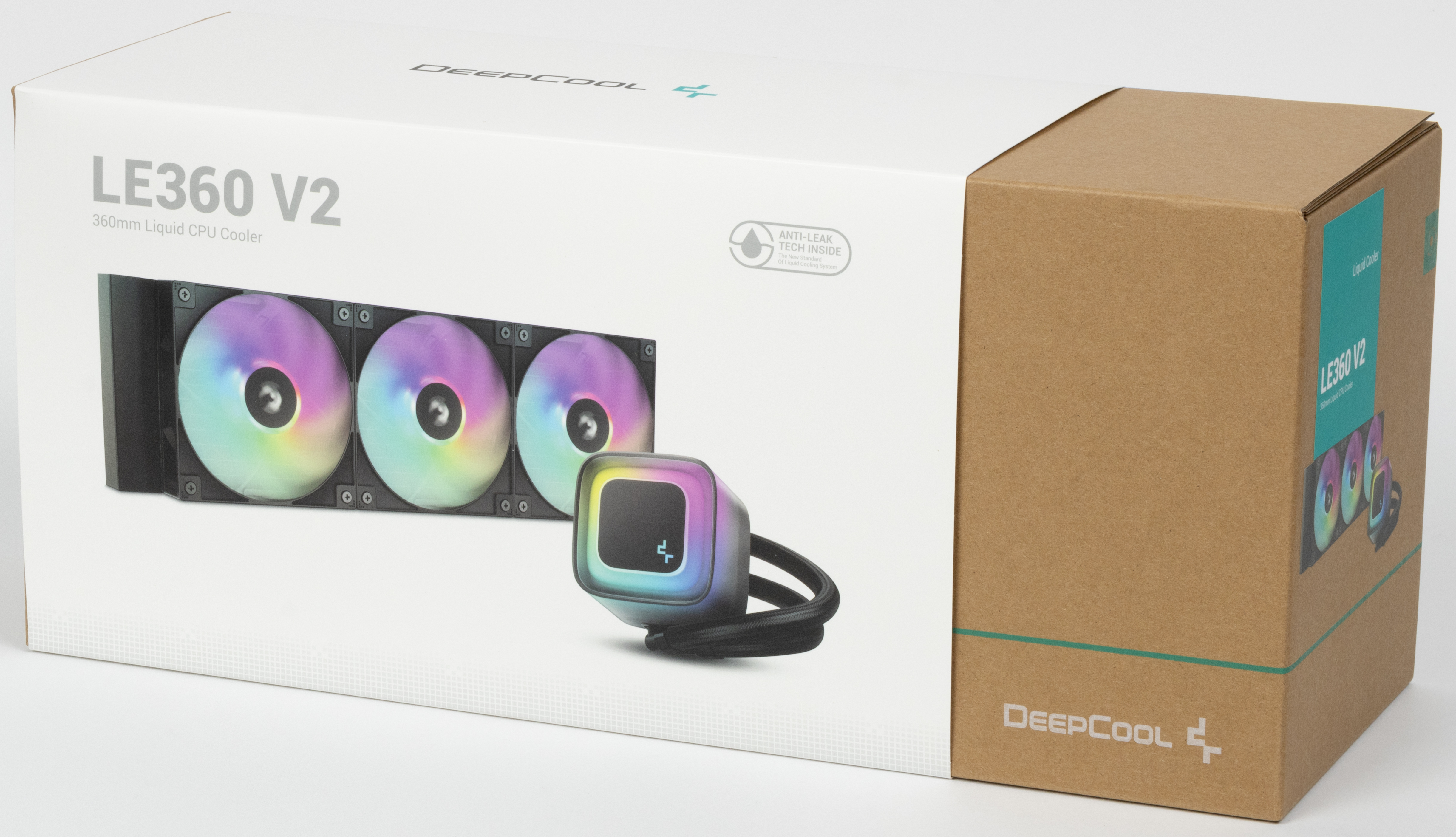

Поставляется система жидкостного охлаждения DeepCool LE360 V2 в коробке из среднего по толщине гофрированного картона. Поверх коробки надет шубер (суперобложка), на котором в цвете изображен сам продукт, а также перечислены основные технические характеристики, приведено описание системы антипротечки (встроенный в радиатор гидроамортизатор) и другая дополнительная информация. Почти все надписи — на английском языке, и только отсылка на сайт компании за дополнительной информацией продублирована на нескольких языках, включая русский. Для защиты и распределения деталей используются форма из вспененного полиэтилена, картонный чехол на радиатор и пластиковые пакеты. Пакеты с аксессуарами убраны в картонную коробочку, там же в картонном конверте находится документация. Подошва теплосъемника и термопаста на ней защищены фигурной накладкой из прозрачного пластика.

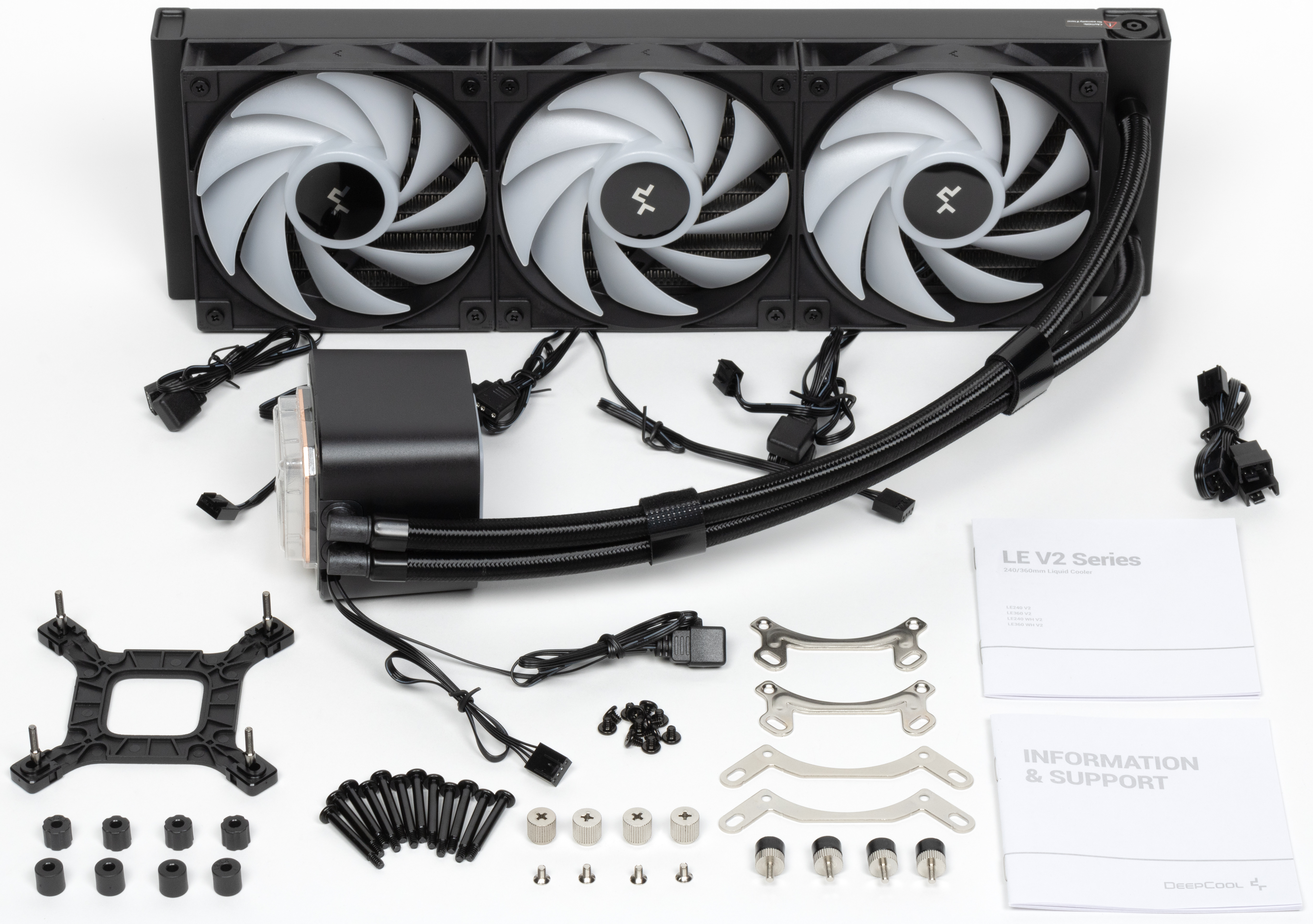

Внутри коробки находятся перечисленные в таблице выше элементы:

Инструкция по установке и описание гарантии — это книжечки хорошего полиграфического качества. Информация в инструкции представлена в основном в виде картинок и в переводе не нуждается. На сайте компании есть описание системы и ссылка на PDF-файл с инструкцией по установке.

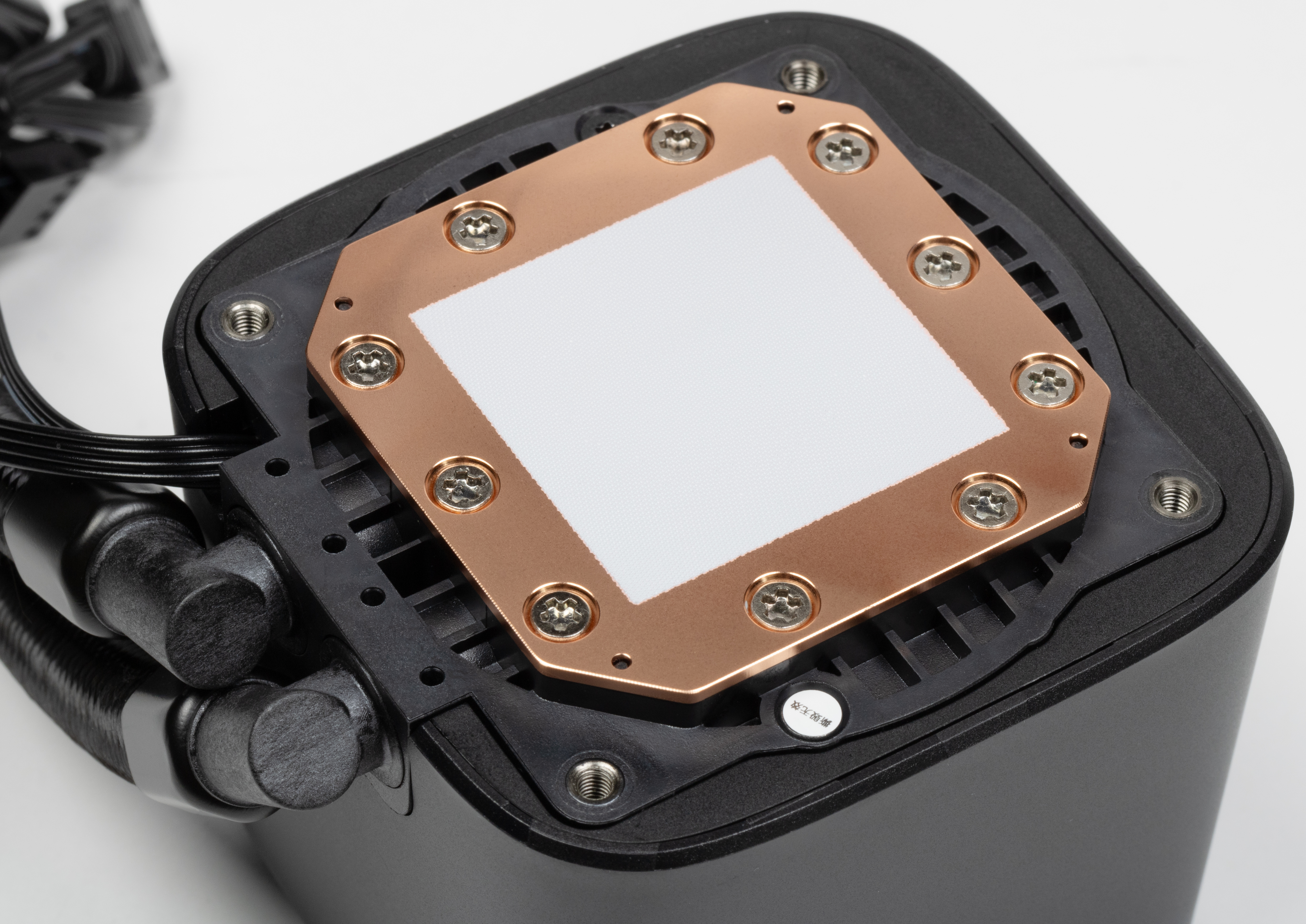

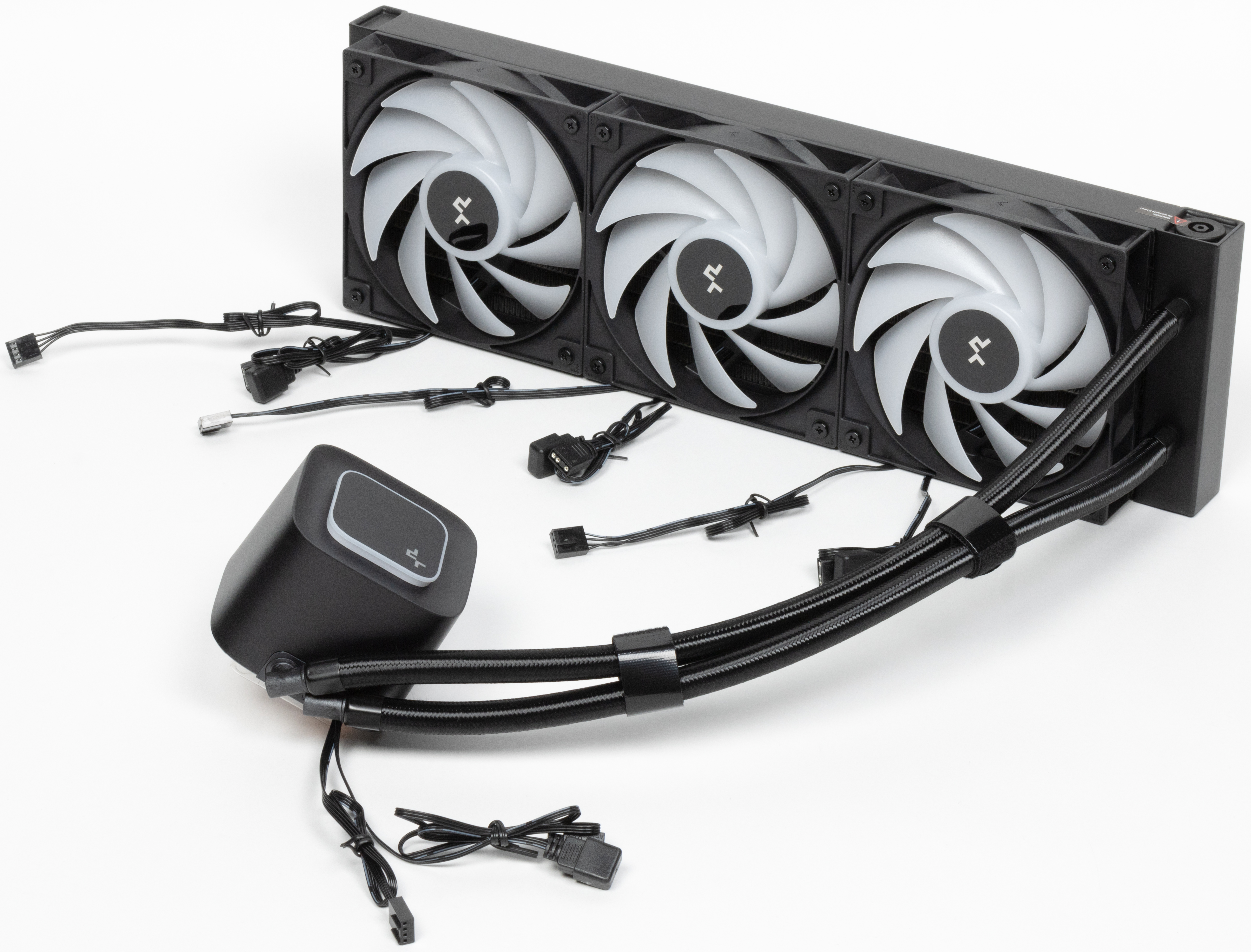

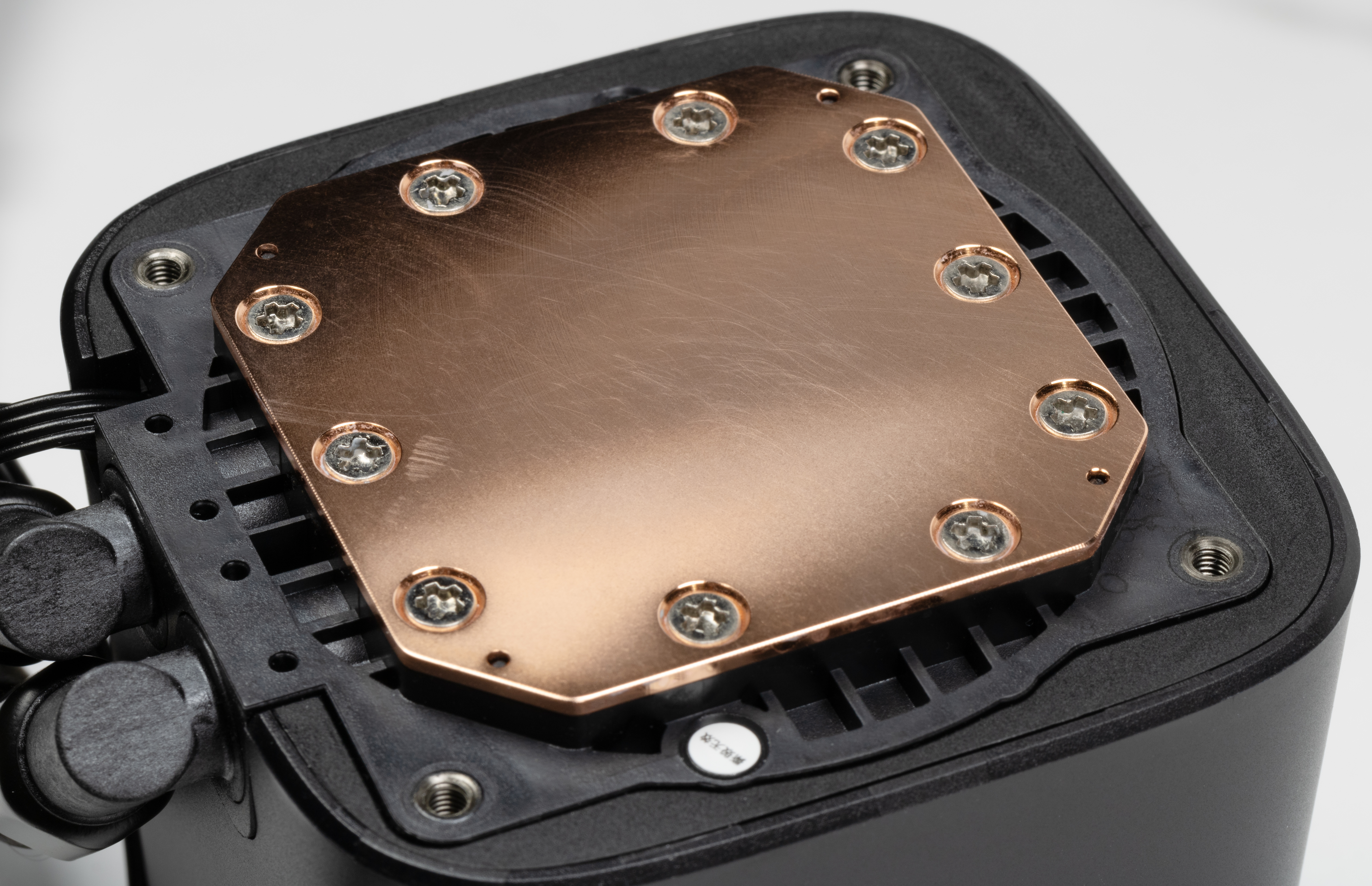

Система герметичная, заправлена, готова к использованию. Помпа интегрирована в один блок с теплосъемником. Подошвой теплосъемника, непосредственно прилегающей к крышке процессора, служит медная пластина. Ее внешняя поверхность ровная, шлифованная и слегка полированная. К центру она выпуклая с перепадом порядка 0,2-0,3 мм.

Габариты этой пластины — 54×54 мм, а внутренняя часть, ограниченная отверстиями под винты, имеет размеры примерно 40×40 мм. Ее центральную часть изначально занимает нанесенная тонким слоем термопаста. Абсолютно всё такое же, как у топовой LQ360 — та же пластина и тот же термоинтерфейс.

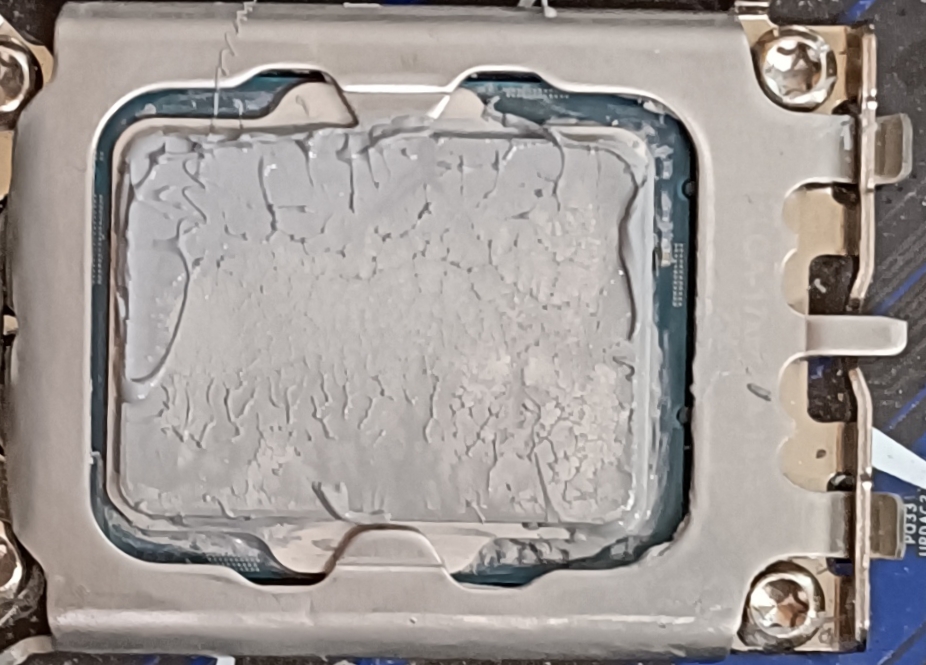

В тестах для унификации мы всегда используем одинаковую качественную термопасту для всех устройств, приобретенную в обычном магазине. Забегая вперед, продемонстрируем ее распределение после завершения всех тестов. На процессоре Intel Core i9-13900K:

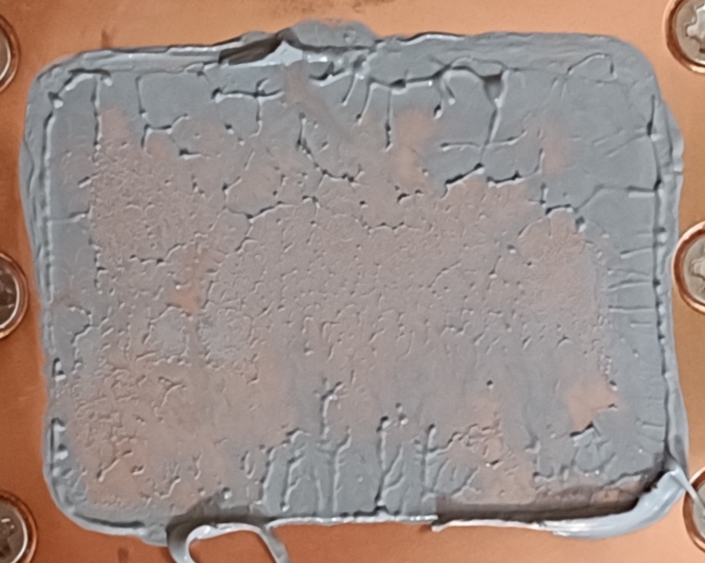

И на подошве помпы:

Видно, что термопаста распределилась тонким слоем по всей площади крышки процессора, а ее избытки выдавились за края. Отметим, что крышка этого процессора сама по себе чуть выпуклая к центру, а распределение термопасты, конечно, немного изменилось при разъединении процессора и теплосъемника.

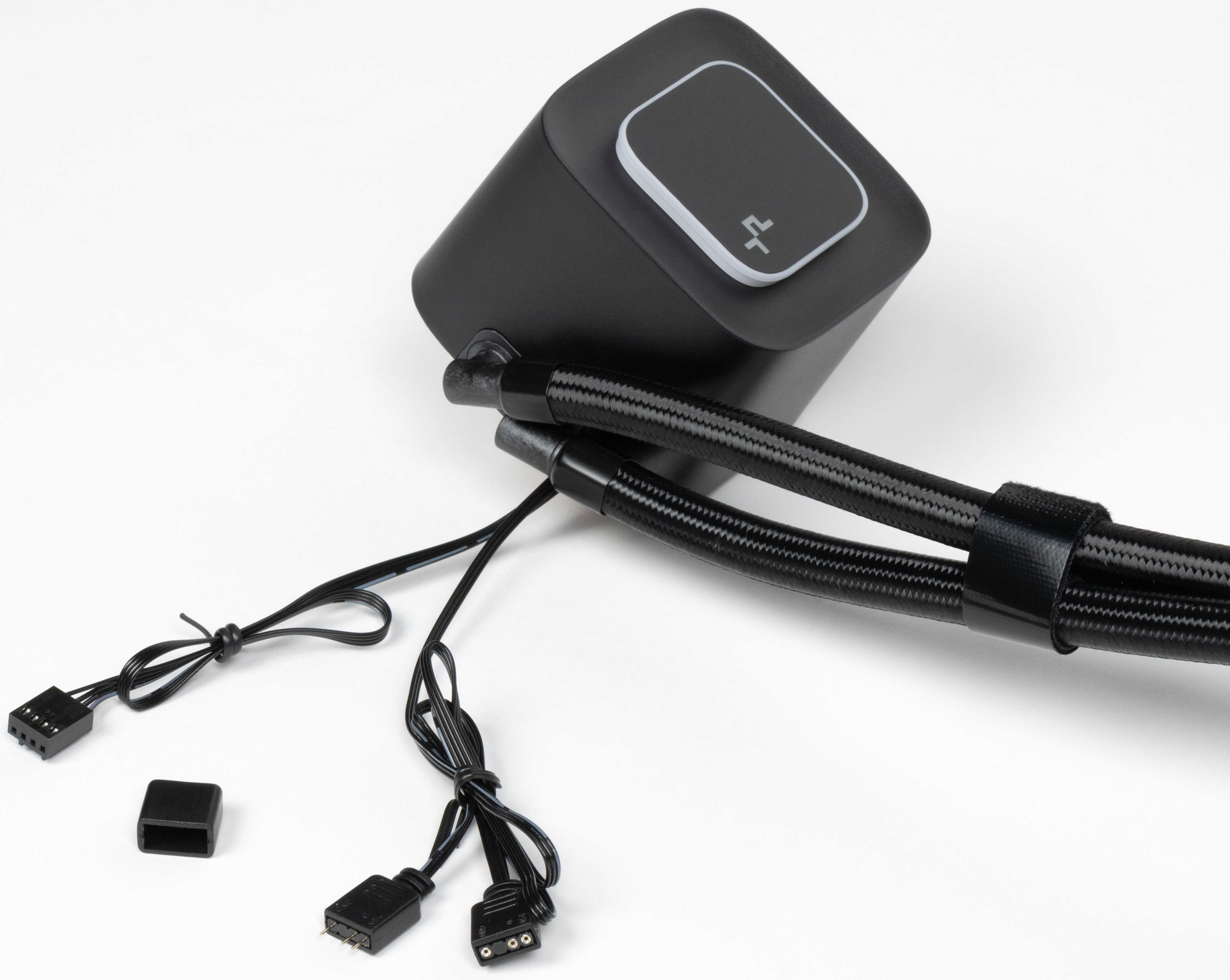

Вообще блок помпы выглядит очень похоже на LQ360 не только со стороны теплосъемника, но начинка в нем, скорее всего, другая. Во-первых, DeepCool никогда не упускает шанса похвастаться помпами, так что у LQ360 прямо на корпусе написано, что помпа уже пятого поколения, а в данном случае — полная тишина. Во-вторых, что серьезнее, в отличие от более дорогих моделей здесь реализовано управление скоростью вращения помпы посредством ШИМ. А это позволяет без серьезных усилий регулировать и уровень шума — то самое техническое отличие, о котором было сказано в начале. Насколько эффективное — проверим.

Длина кабеля питания от помпы — 25 см, кабеля подсветки — 42 см плюс 10 см до проходного разъема.

Остальная часть конструкции повторяет LQ360 без изменений. Шланги упругие, но относительно гибкие, они заключены в оплетку из скользкого пластика, внешний диаметр шлангов с оплеткой примерно 12 мм. Длина шлангов по гибкой части без учета обжимных гильз 38,8 см (довольно длинные). Г-образные фитинги на входе в помпу поворачиваются, что облегчает установку системы. В комплект поставки входят две стяжки с «липучкой», с помощью которых можно зафиксировать шланги и придать системе более опрятный вид.

Радиатор изготовлен из алюминия и снаружи имеет матовое черное относительно стойкое покрытие. Максимальная толщина радиатора с закрепленными вентиляторами составляет 54 мм.

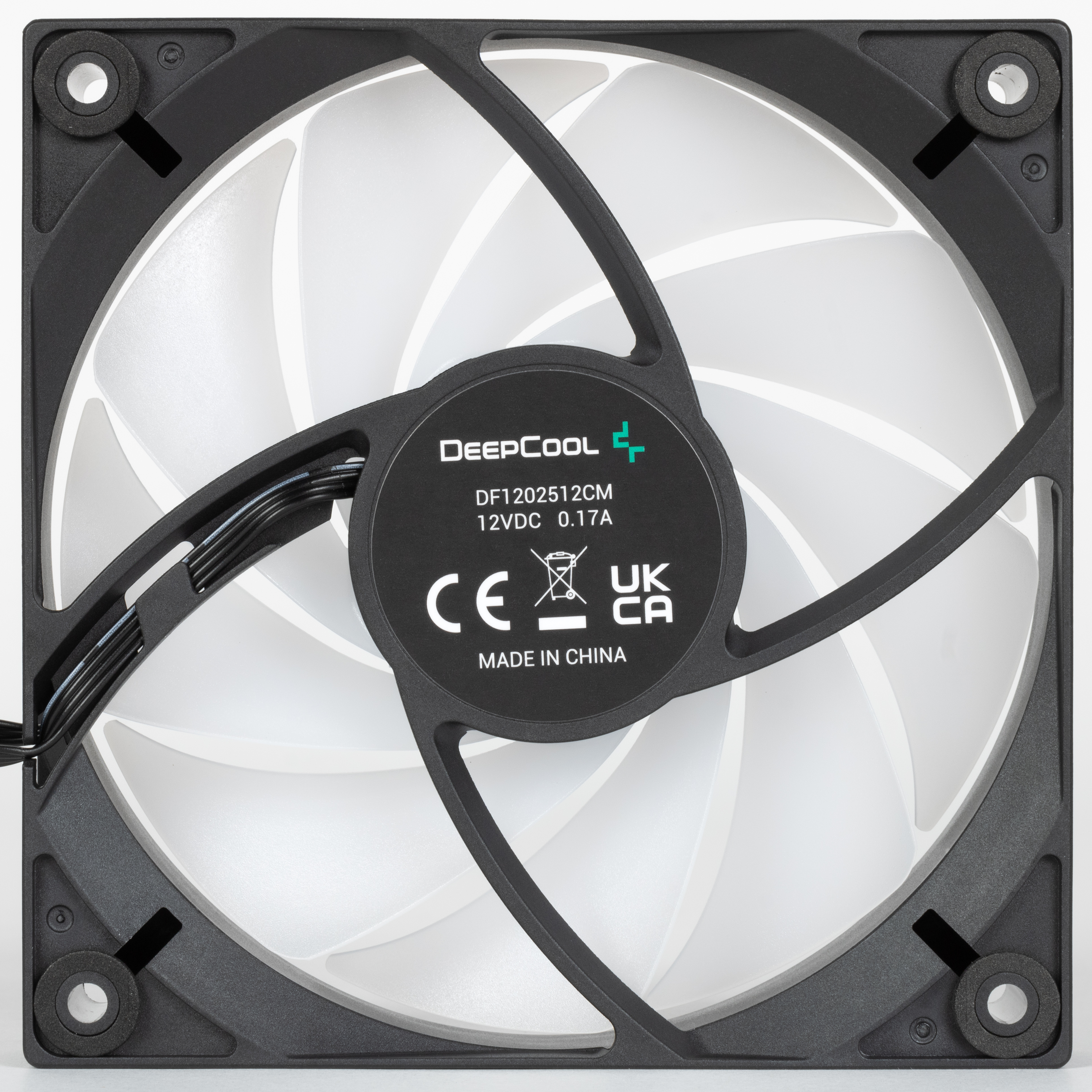

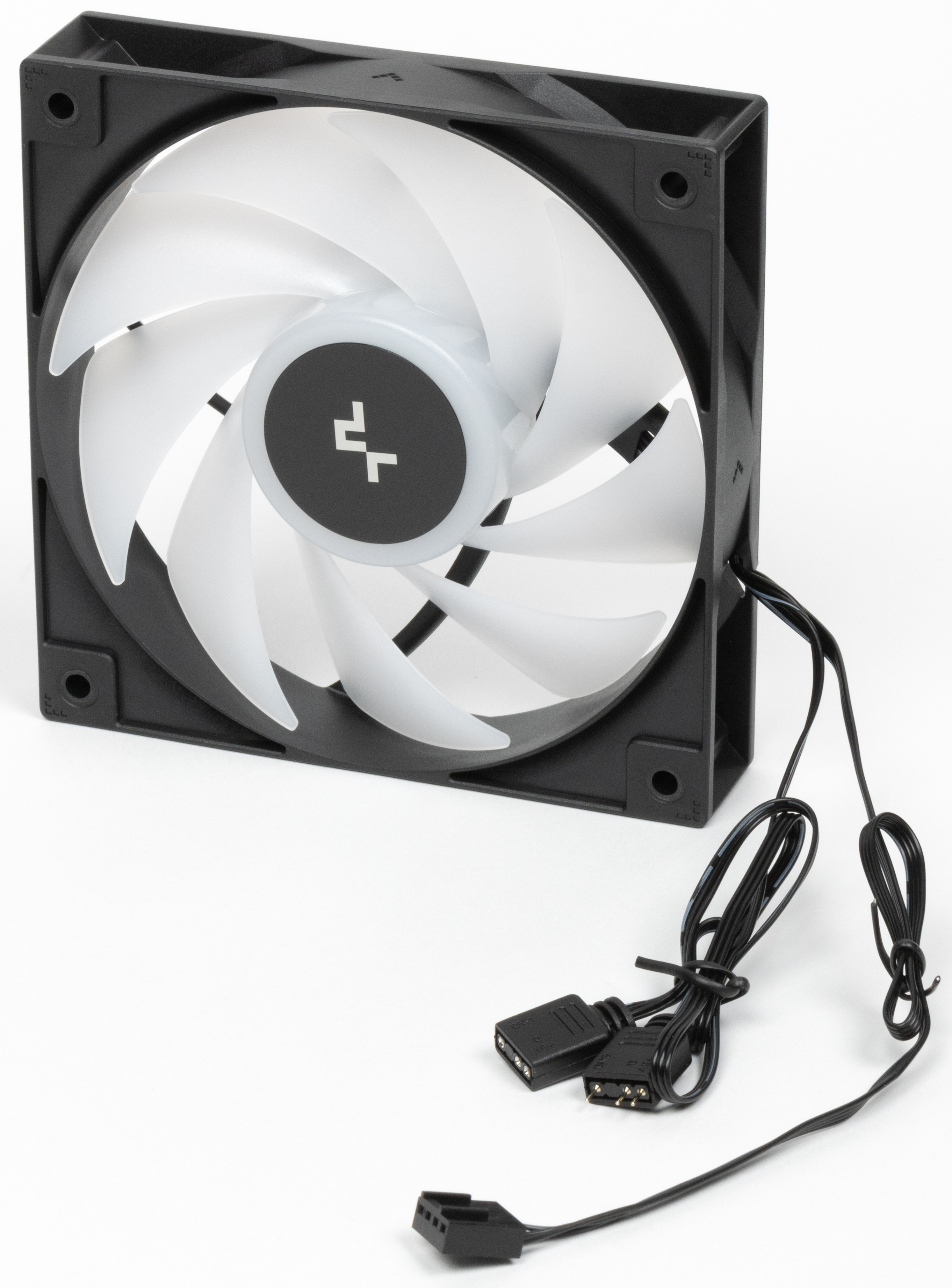

Рамка вентилятора изготовлена из прочного черного пластика. Если приглядеться, то сразу видно, что вентиляторы здесь совсем не такие, как в DeepCool LQ360.

Немного изменилась крыльчатка, а с ротора пропало имя собственное при формальном сохранении части маркировки. Да и требования по питанию тут ниже, так что, не исключено, и максимальная эффективность может быть другой. Правда вот максимальная редко когда требуется (шум слишком высокий в таком режиме), а что касается практики — до нее от выводов воздержимся.

На проушинах в углах рамки вентилятора закреплены виброизолирующие резиновые накладки. В несжатом состоянии они выступают примерно на 1 мм относительно плоскости рамки. По замыслу разработчиков, это должно обеспечивать виброразвязку вентилятора от места крепления. Однако если прикинуть соотношение массы вентилятора к жесткости накладок, то становится понятно, что резонансная частота конструкции получается очень высокой, то есть практически никакой виброразвязки быть не может. Кроме того, гнезда, куда вворачиваются крепежные винты, являются частью рамки вентилятора, поэтому вибрация от вентилятора через винты без помех передается на радиатор. В итоге такую конструкцию проушин стоит просто считать элементом дизайна вентилятора.

Как и в старшей модели, крыльчатка вентилятора изготовлена из белого полупрозрачного пластика. На статоре вентилятора по окружности размещены несколько ARGB-светодиодов, которые подсвечивают крыльчатку изнутри. А вот схема подключения вентиляторов изменилась радикально — для удешевления здесь никаких единых разъемов со специальным кабелем делать не стали. Подсветка подключается цепочкой, основные же линии — при помощи специального тройника-удлинителя. Выглядит немножко менее аккуратно, чем в старших моделях, но дешевле. Да и вентиляторы в случае чего поменять гораздо проще.

Система в сборе с крепежом под LGA1700/1855 имеет массу 1674 г. Крепеж изготовлен в основном из закаленной стали и имеет стойкое гальваническое или лакокрасочное покрытие. Рамка на обратную сторону системной платы изготовлена из прочного пластика и оснащена стальными резьбовыми стойками. Пластик можно бы и покритиковать — но в старших моделях он же, так что это не дополнительное удешевление. И вообще видно, что компания не пыталась как-то упростить и удешевить конструкцию. Вот активные элементы (т. е. вентиляторы и помпа) — другие, да и информационные панели вместе с многозонной подсветкой водоблока исчезли, но многие скажут, что туда им и дорога :) Особенно при сравнении цен.

Тестирование

Полное описание методики тестирования приведено в соответствующей статье «Методика тестирования процессорных охладителей образца 2020 года». В данном тесте все ядра процессора Intel Core i9-13900K работали на частоте 4,1 ГГц.

Определение зависимости скорости вращения вентиляторов СЖО от коэффициента заполнения ШИМ и/или напряжения питания

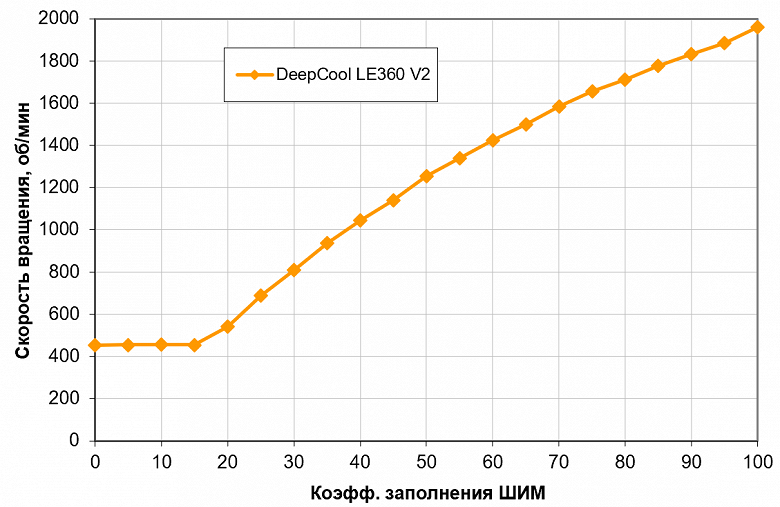

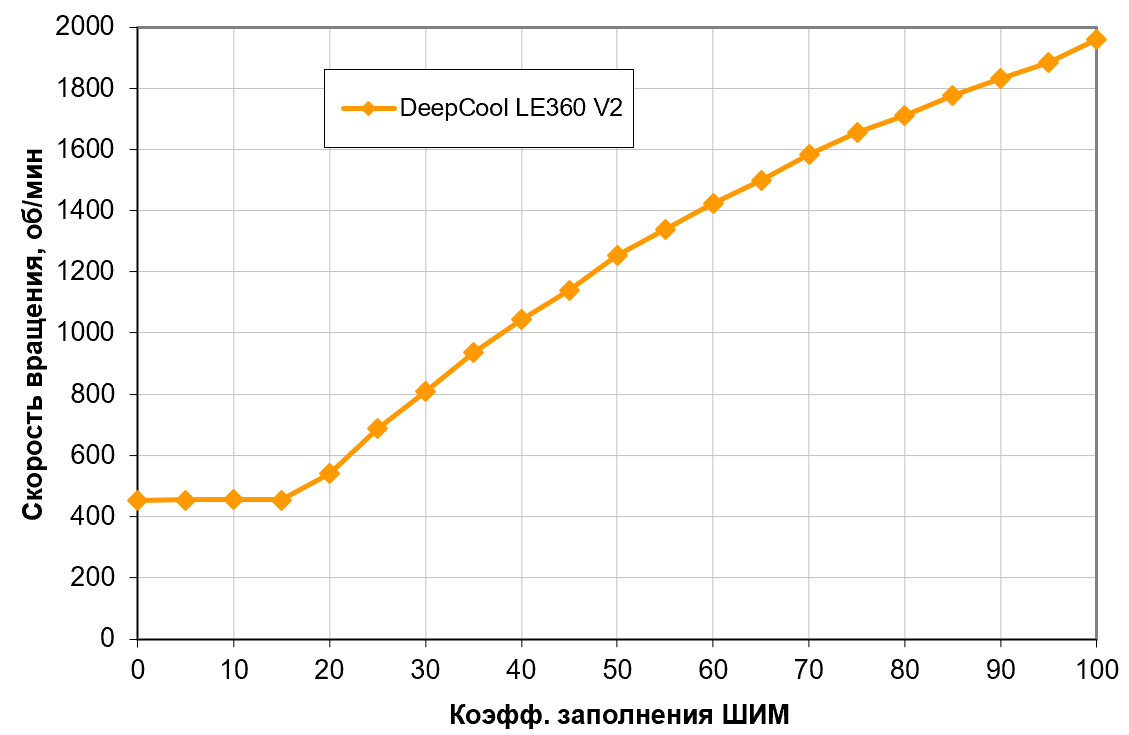

Хороший результат: монотонный рост скорости вращения при изменении коэффициента заполнения от 15% до 100%, диапазон регулировки скорости вращения широкий. При снижении коэффициента заполнения (КЗ) до 0% вентиляторы не останавливаются, а стабилизируются примерно на 450 об/мин (минимальные по паспорту, напомним, 500 об/мин). Это может иметь значение при желании создать гибридную систему охлаждения, при низкой нагрузке работающую (полностью или частично) в пассивном режиме. Поведение очень похоже на, например, вентиляторы DeepCool LQ360, но конкретные значения различаются.

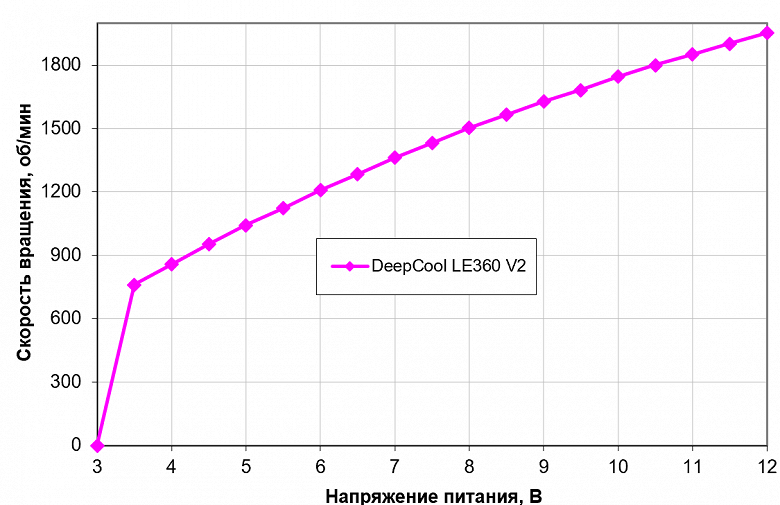

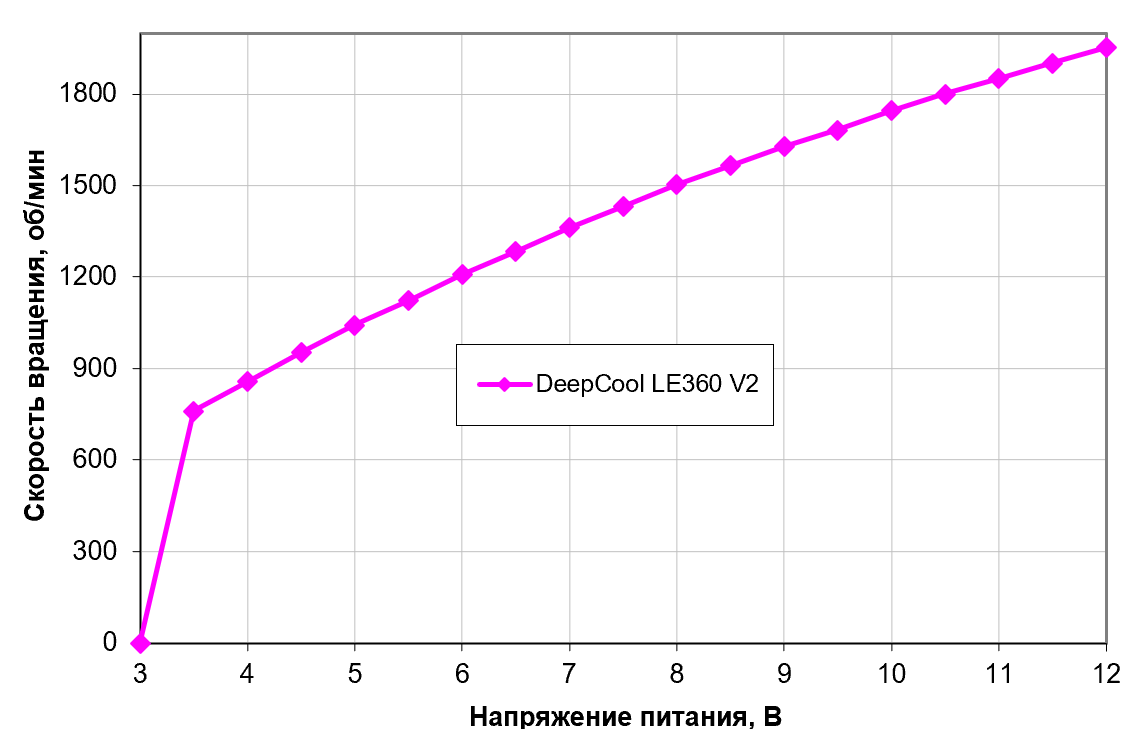

Регулировка с помощью напряжения позволяет получить устойчивое вращение в более узком диапазоне, зато его можно остановить полностью. Полная остановка вентиляторов происходит при 3,4 В, повторный старт — на 3,5 В, так что их вполне допустимо подключать к источнику питания с напряжением 5 В.

Определение зависимости скорости вращения помпы СЖО от коэффициента заполнения ШИМ и/или напряжения питания

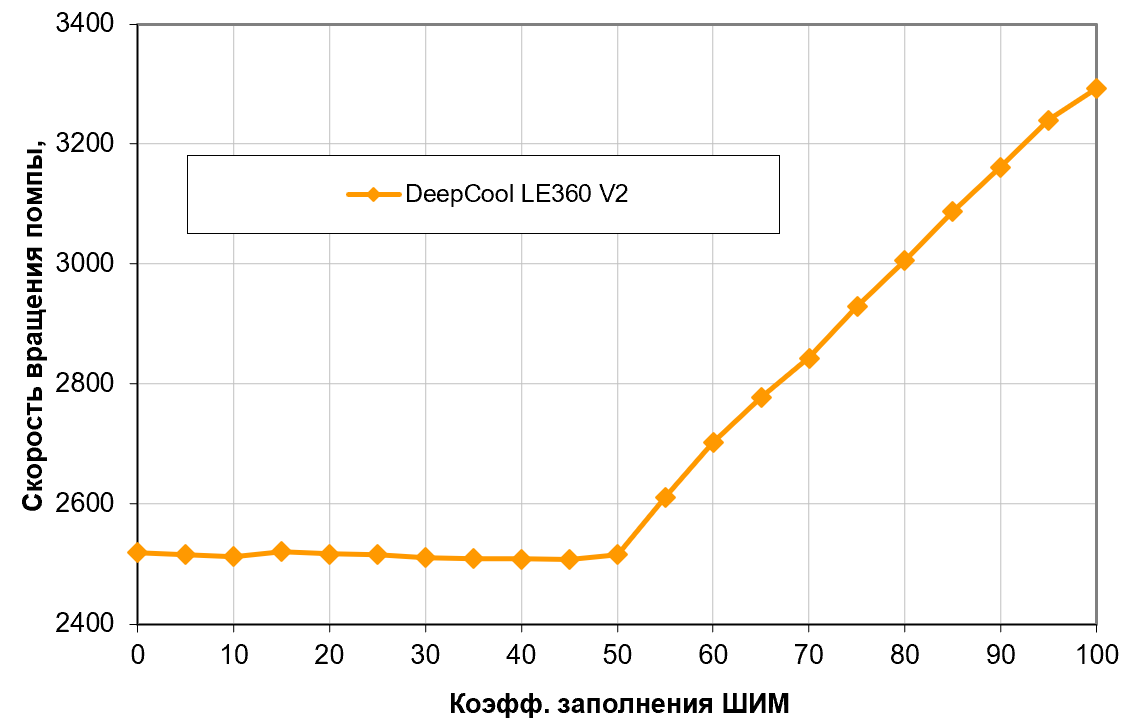

К управлению вращением помпы посредством ШИМ помпой в DeepCool подошли очень ответственно. Считается, что для долгой надежной работы помп с гидродинамическим подшипником скорость вращение крайне нежелательно снижать ниже 50% от максимальной, а лучше вообще держать выше 2/3 максимальных оборотов. Последнее (с небольшим запасом) мы и получаем — обороты после небольшого снижения стабилизируются на 2500. Хватит ли этого для условной бесшумности, а не только тишины — проверим позднее.

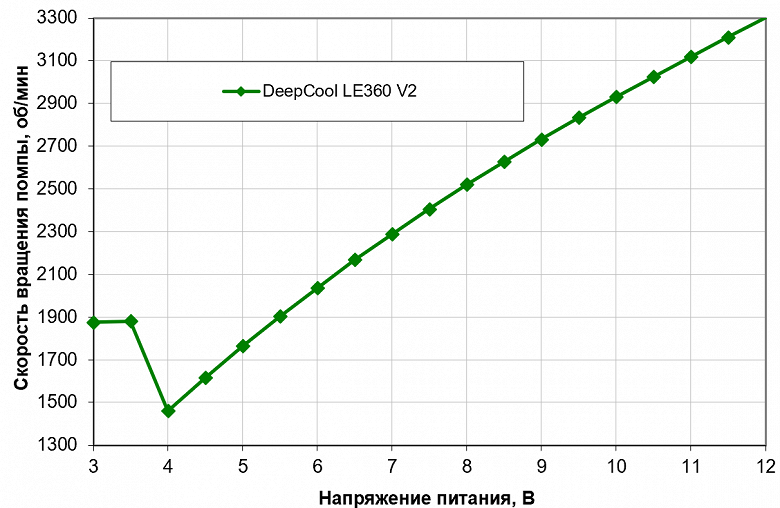

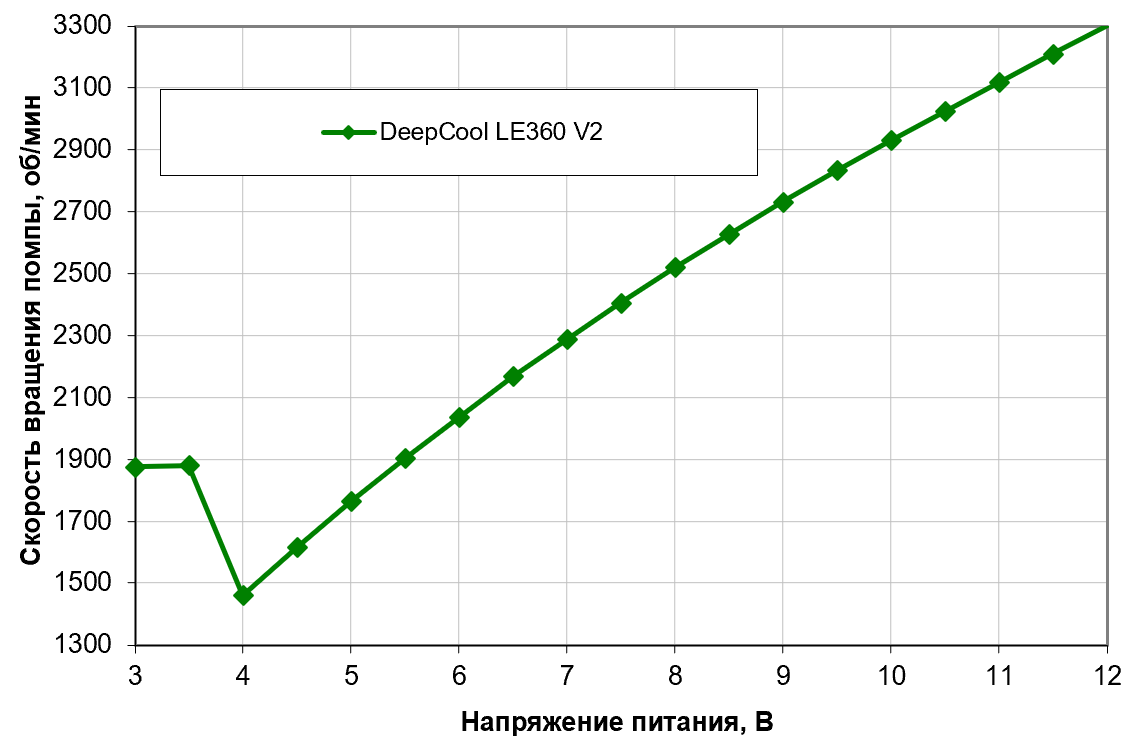

И при снижении напряжения помпа героически старается удерживать скорость вращения на уровне выше половины максимальной. Насколько уж получается — поскольку ниже 3 В помпа вообще отключается. При 5 В имеем чуть-чуть больше половины, так что к источнику питания с таким напряжением помпу подключать можно. Но, как нам кажется, не слишком-то нужно — в данном случае лучше положиться на ШИМ.

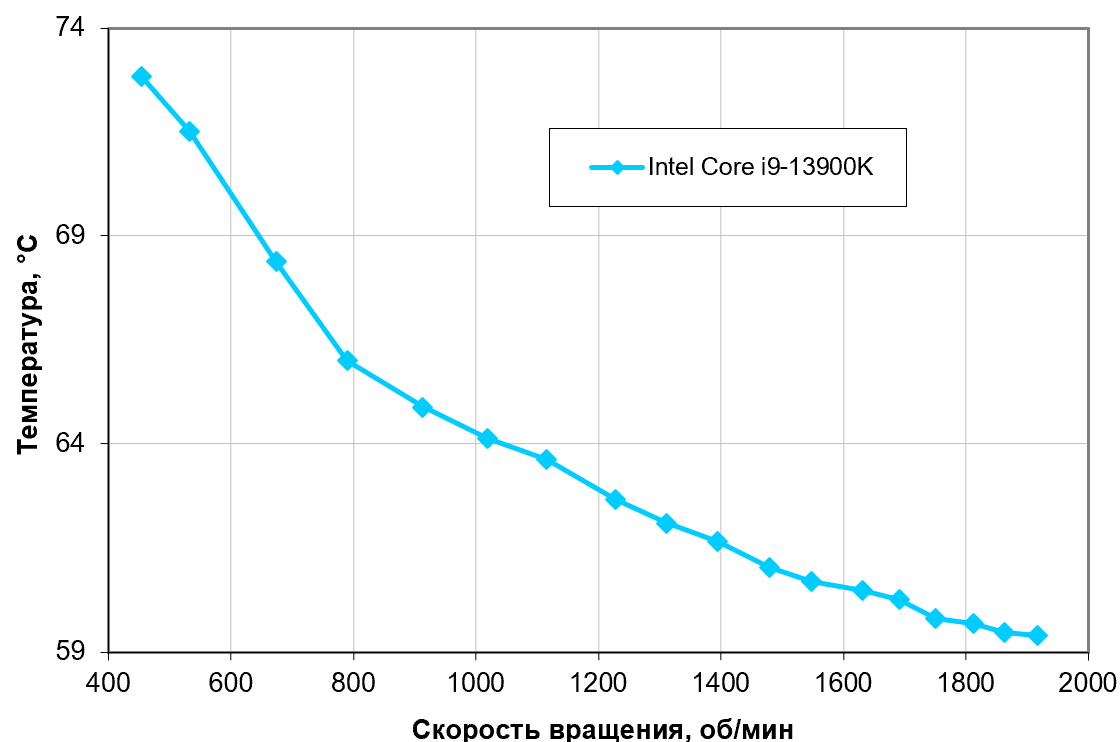

Определение зависимости температуры процессора при его полной загрузке от скорости вращения вентиляторов кулера

В данном тесте все ядра процессора Intel Core i9-13900K работали на фиксированной частоте 4,1 ГГц. В случае тестов под нагрузкой и при измерении уровня шума скорость вращения вентиляторов изменялась с помощью ШИМ при изменении КЗ в диапазоне от 100% до 15% (ниже нет практического смысла из-за стабилизации скорости вращения) с шагом в 5%. Помпа работала от 12 В, но ее скорость вращения также менялась в диапазоне 2500—3400 об/мин, поскольку и для нее реализовано управление с помощью ШИМ.

В этом тесте процессор Intel Core i9-13900K очень далек от перегрева (при 24 °C окружающего воздуха) во всем диапазоне оборотов вентиляторов. При этом максимальное потребление по данным мониторинга составило порядка 212 Вт, а по разъемам для питания процессора — 277 Вт. Напомним, что базовая мощность этого процессора в полностью штатном режиме составляет всего 125 Вт, а максимальная кратковременная (турбо-лимит) — 253 Вт.

Если сравнить эти результаты с куда более дорогой СЖО DeepCool LQ360, то окажется, что во всем диапазоне скорости вращения вентиляторов бюджетная новинка эффективнее. Особенно это заметно на низких оборотах — то есть в малошумных режимах. Учитывая же, что от разброса параметров и внутри одной линейки никуда не деться, можно предположить, что нам очень повезло с экземпляром LE360 V2 и не очень — с LQ360 (а в свое время очень не повезло с LD360). Но и это всё равно приводит нас к, как минимум, примерному равенству эффективности трехсекционных моделей СЖО DeepCool. А цены, напомним, очень разные.

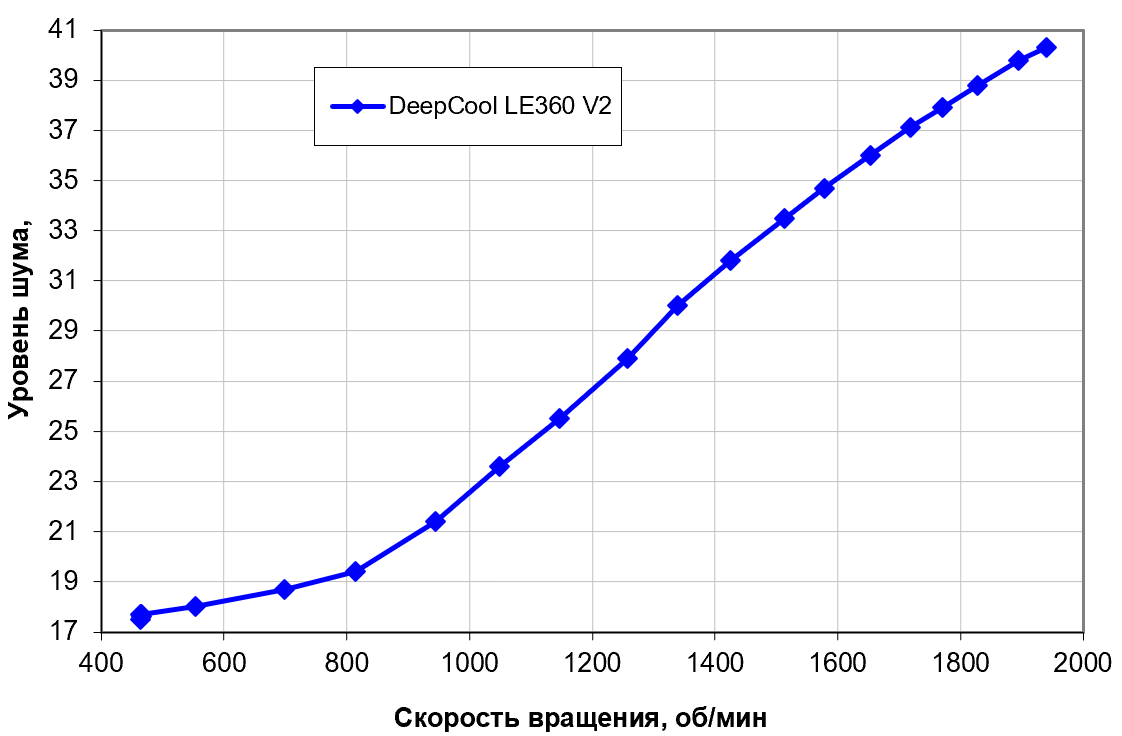

Определение уровня шума в зависимости от скорости вращения вентиляторов кулера

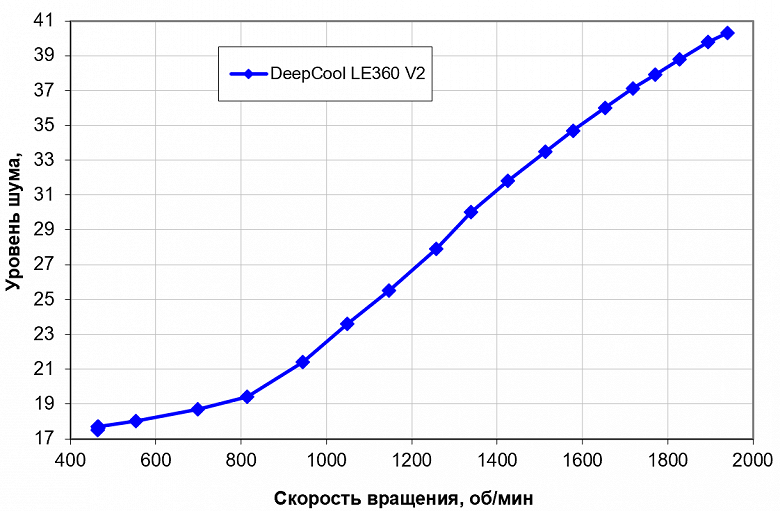

Уровень шума меняется в очень широком диапазоне. Зависит, конечно, от индивидуальных особенностей и других факторов, но где-то от 40 дБА и выше шум, с нашей точки зрения, очень высокий для настольной системы; от 35 до 40 дБА уровень шума относится к разряду терпимых; ниже 35 дБА шум от системы охлаждения не будет сильно выделяться на фоне типичных небесшумных компонентов ПК — корпусных вентиляторов, вентиляторов на блоке питания и на видеокарте, а также жестких дисков (при их наличии); а где-то ниже 25 дБА кулер можно назвать условно бесшумным. Фоновый уровень был равен 16,8 дБА (условное значение, которое показывает шумомер).

В данном же случае шум в принципе не слишком высок — многие СЖО на максимуме уверенно рвутся к 50 дБА. Регулирование оборотов помпы на минимальном уровне шума сказалось благотворно, но хорошо видно, что ниже 2500 об/мин замедлять помпу нужды нет, так что и правильно, что на этом уровне процесс останавливается.

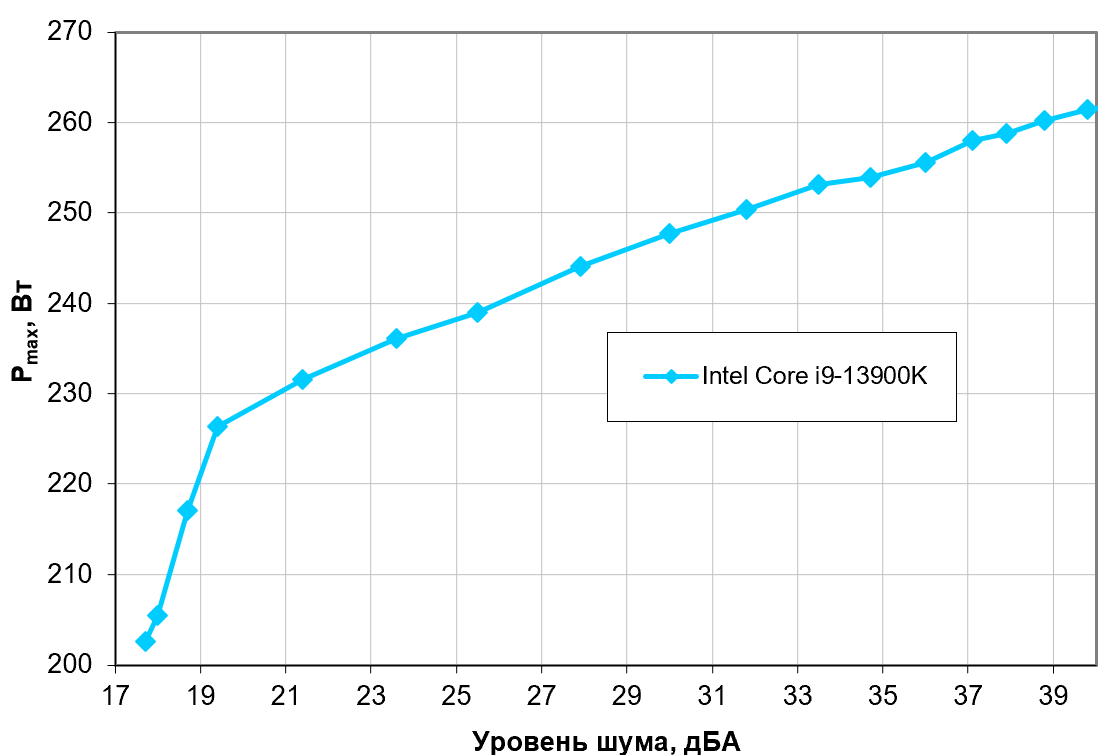

Построение зависимости реальной максимальной мощности от уровня шума

Попробуем уйти от условий тестового стенда (24 градуса окружающего воздуха) к более реалистичным сценариям. Допустим, что температура воздуха, забираемого вентиляторами системы охлаждения, может повышаться до 44 °C (это возможный сценарий, например, когда СЖО установлена на выдув из корпуса, в котором работает мощная видеокарта), но температуру процессора под максимальной нагрузкой не хочется повышать выше 80 °C. Ограничившись этими условиями, построим зависимость реальной максимальной мощности (обозначенной как P_max), потребляемой процессором, от уровня шума (подробности описаны в методике):

Приняв 25 дБА за критерий условной бесшумности, получим примерную максимальную мощность процессоров, соответствующих этому уровню. Это примерно 238 Вт для процессора Intel Core i9-13900K и ему подобных, что практически максимум для протестированных нами на данный момент СЖО. Причем (гримаса судьбы) такой рекорд поставлен изначально недорогой системой без каких-либо технических наворотов. Так бывает. И наоборот бывает — когда навороты не слишком помогают, хотя это уже реже.

И в очередной раз повторим: эта кривая построена для жестких условий обдува радиатора нагретым до 44 градусов воздухом при нежелании видеть более 80 градусов на ядрах процессора. При снижении температуры воздуха указанные пределы для бесшумной работы и максимальной мощности возрастают. Естественно, отказ от условной бесшумности пороги мощности тоже увеличивает, а еще заметнее на нем скажется увеличение допустимого порога температуры.

Сравнение с другими СЖО при охлаждении процессора Intel Core i9-13900K

По данной ссылке можно рассчитать пределы мощности для других граничных условий (температуры воздуха и максимальной температуры процессора) и сравнить эту СЖО с несколькими другими, протестированными по такой же методике (список пополняется, а потому вынесен на отдельную страницу). Отметим, что при переходе основных тестов на новый процессор, на Intel Core i9-13900K, преемственность с предыдущими тестами на все 100% не сохраняется, но по предварительным данным эффективность кулеров в случае Intel Core i9-13900K примерно в 1,2 раза ниже, чем в случае процессора Intel Core i9-7980XE, использовавшегося в ранее проведенной серии тестов. Это позволяет сравнивать с кулерами и СЖО, протестированными ранее.

Выводы

Для правильного понимания выводов нужно иметь в виду, что:
Целью тестирования является прежде всего определение охлаждающей способности кулера (СЖО). Процессоры, на которых проводится тестирование, используются только в качестве нагревательного элемента для последующего определения условного теплового сопротивления кулера в различных режимах. Поэтому мощность (тепловыделение) процессора искусственно регулируется в зависимости от способностей охлаждающей системы, она может быть меньше или больше штатных режимов работы процессора. Главное — чтобы во всем диапазоне охлаждающей способности кулера по возможности не было перегрева процессора и при этом была значимая разница в изменении температуры процессора.

На основе системы жидкостного охлаждения DeepCool LE360 V2 можно создать условно бесшумный компьютер (уровень шума 25 дБА и ниже), оснащенный процессором типа Intel Core i9-13900K, если потребление такого или подобного процессора под максимальной нагрузкой не будет превышать 238 Вт, а температура внутри корпуса не повысится выше 44 °C, и это с ограничением в 80 °C на максимальную температуру процессора. При снижении температуры охлаждающего воздуха, повышении порога температуры процессора или менее жестких требованиях к уровню шума пределы мощности можно увеличить. Можно и не увеличивать — на практике есть подозрения, что многих покупателей с серьезными требованиями изначально отпугнет цена. Плюс не стоит забывать об индивидуальных особенностях каждого экземпляра любой модели, поскольку где начинается механика, там обычно кончается идеальная точность и повторяемость деталей. С другой стороны, результат в целом нас не слишком удивил. Для бюджетной системы он может считаться немного неожиданным — но лишь в плане рекордных показателей. В остальном же платформа практически идентична старшим моделям, а существенно испортить ее деталями сложно. Некоторыми (типа ШИМ-регулируемой помпы) — и вовсе можно только улучшить. Что, по-видимому, в комплексе и сыграло.
