Обзор развлекательного LCD-проектора Cactus CS-PRC.06

Паспортные характеристики, комплект поставки и цена

Внешний вид

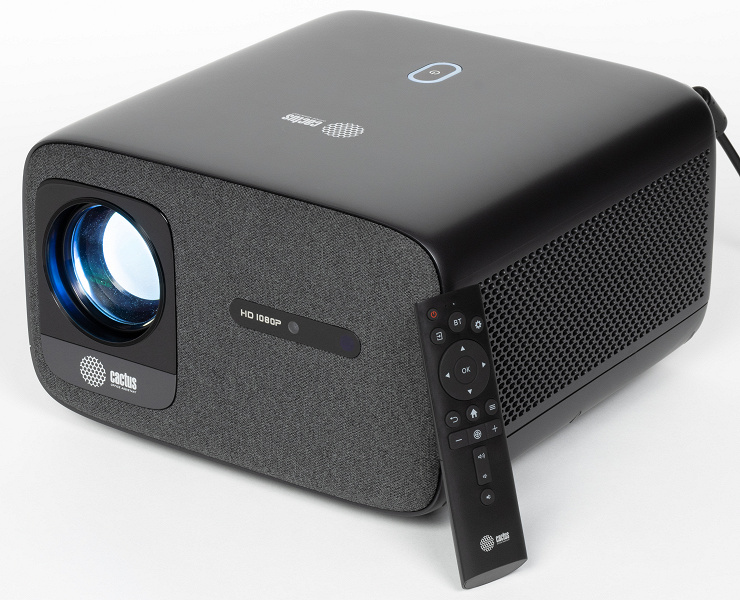

Кубообразная форма корпуса типична для некороткофокусных проекторов со встроенной акустической системой.

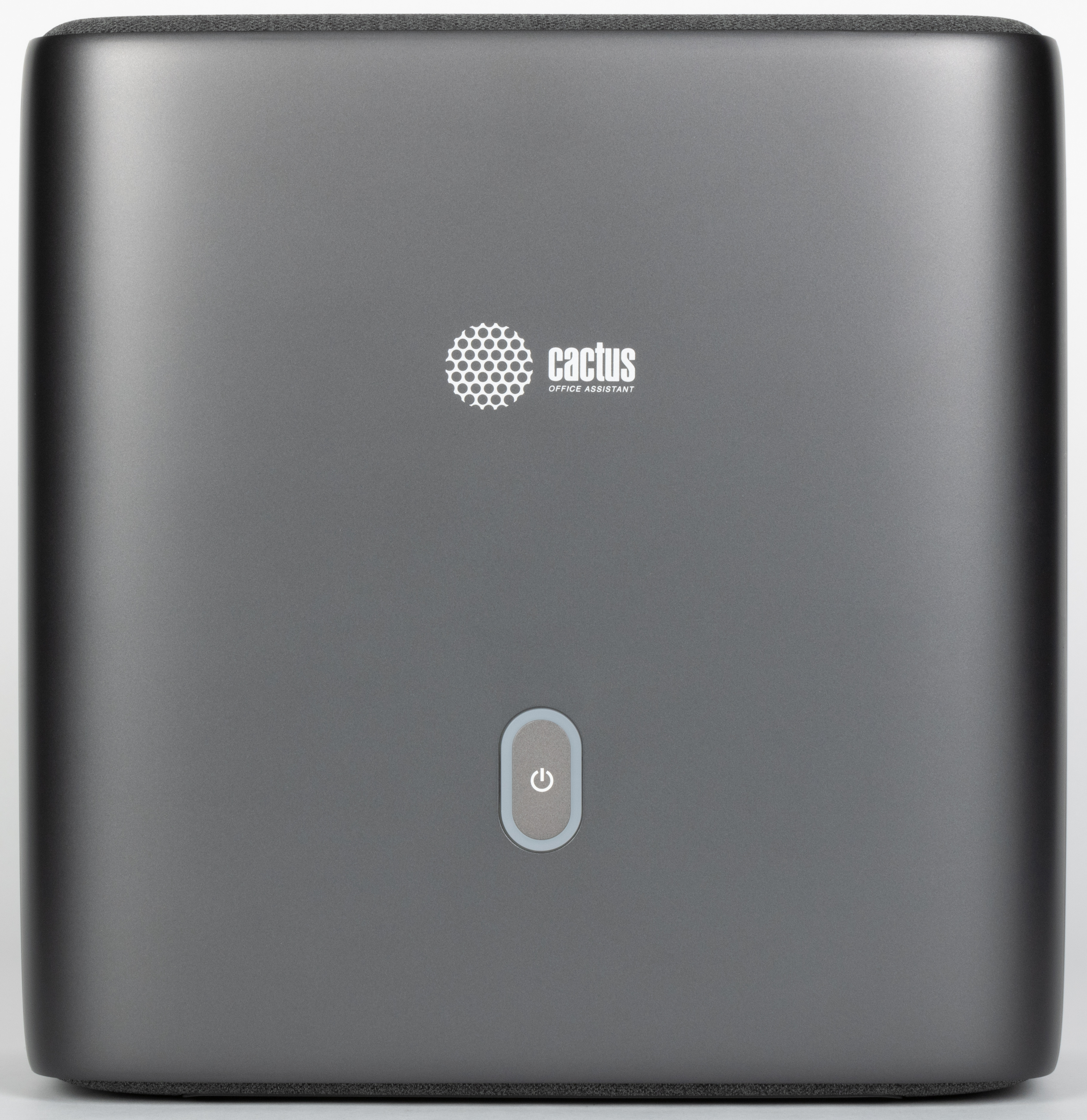

Корпус этого проектора изготовлен из пластика с темно-серо-серебристой матовой поверхностью. Фронтальная и тыловая панели имеют тканевую отделку. На верхней панели есть логотип бренда и кнопка питания.

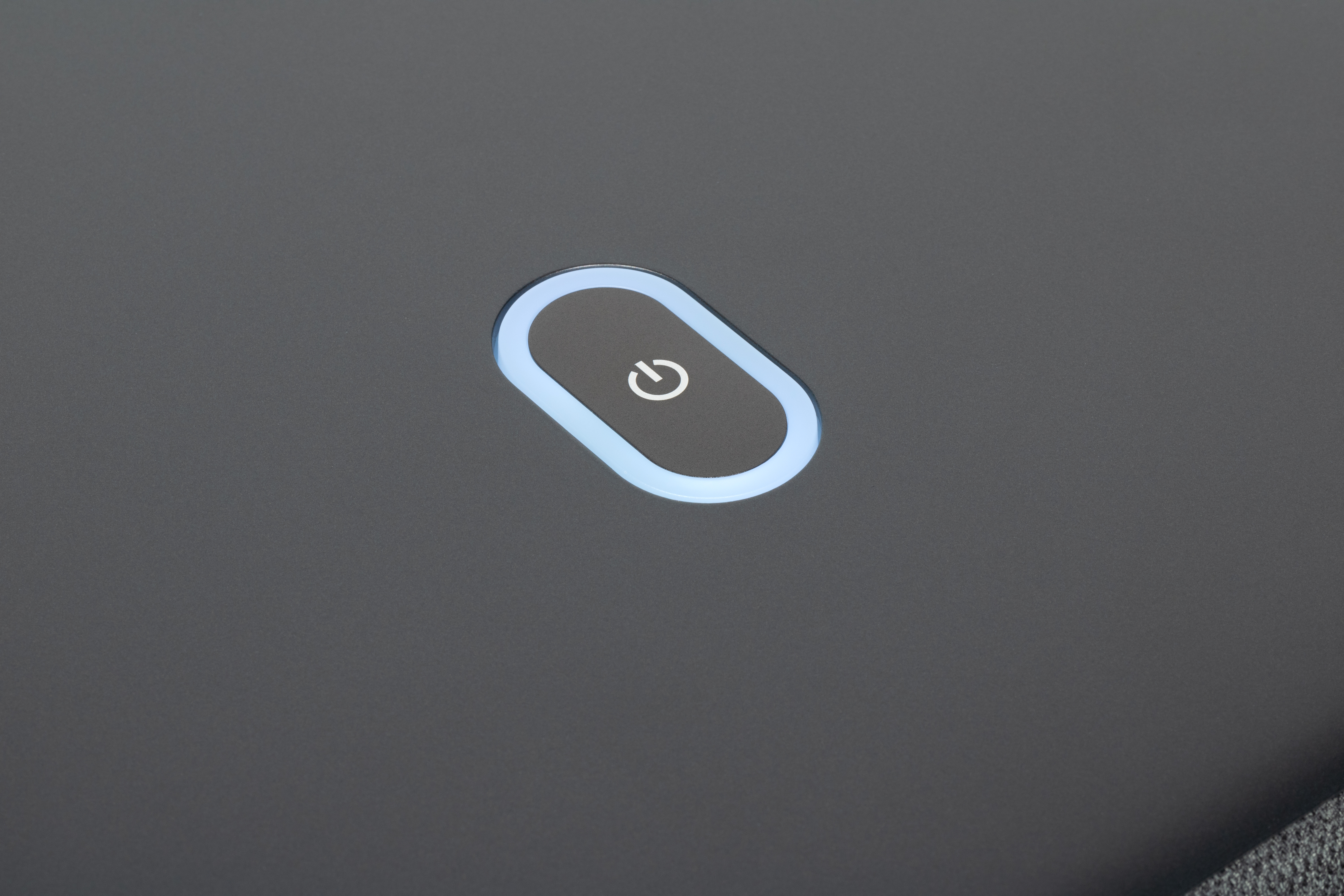

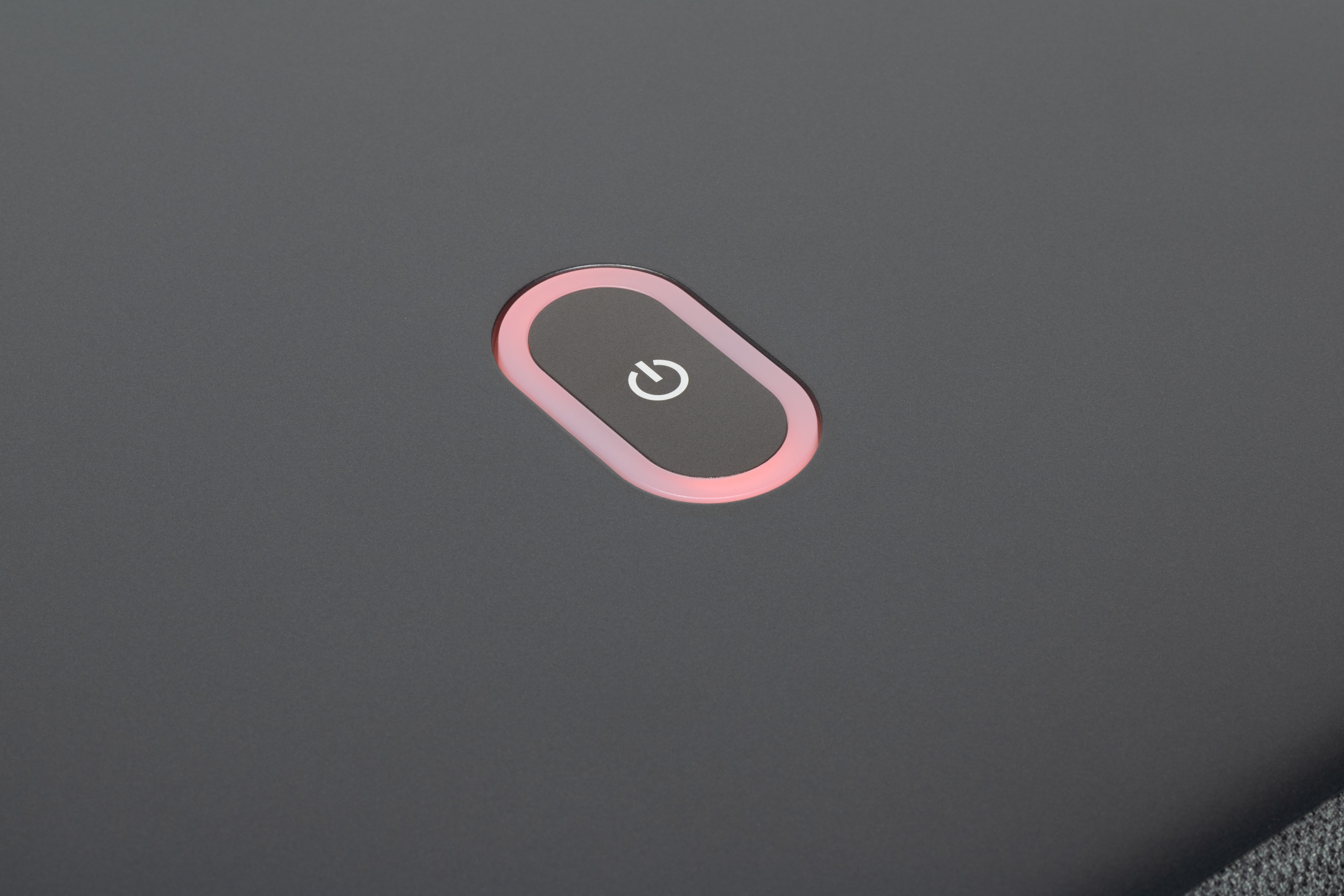

Ободок этой кнопки в режиме ожидания подсвечивается красным, а при работе — бело-голубым цветом.

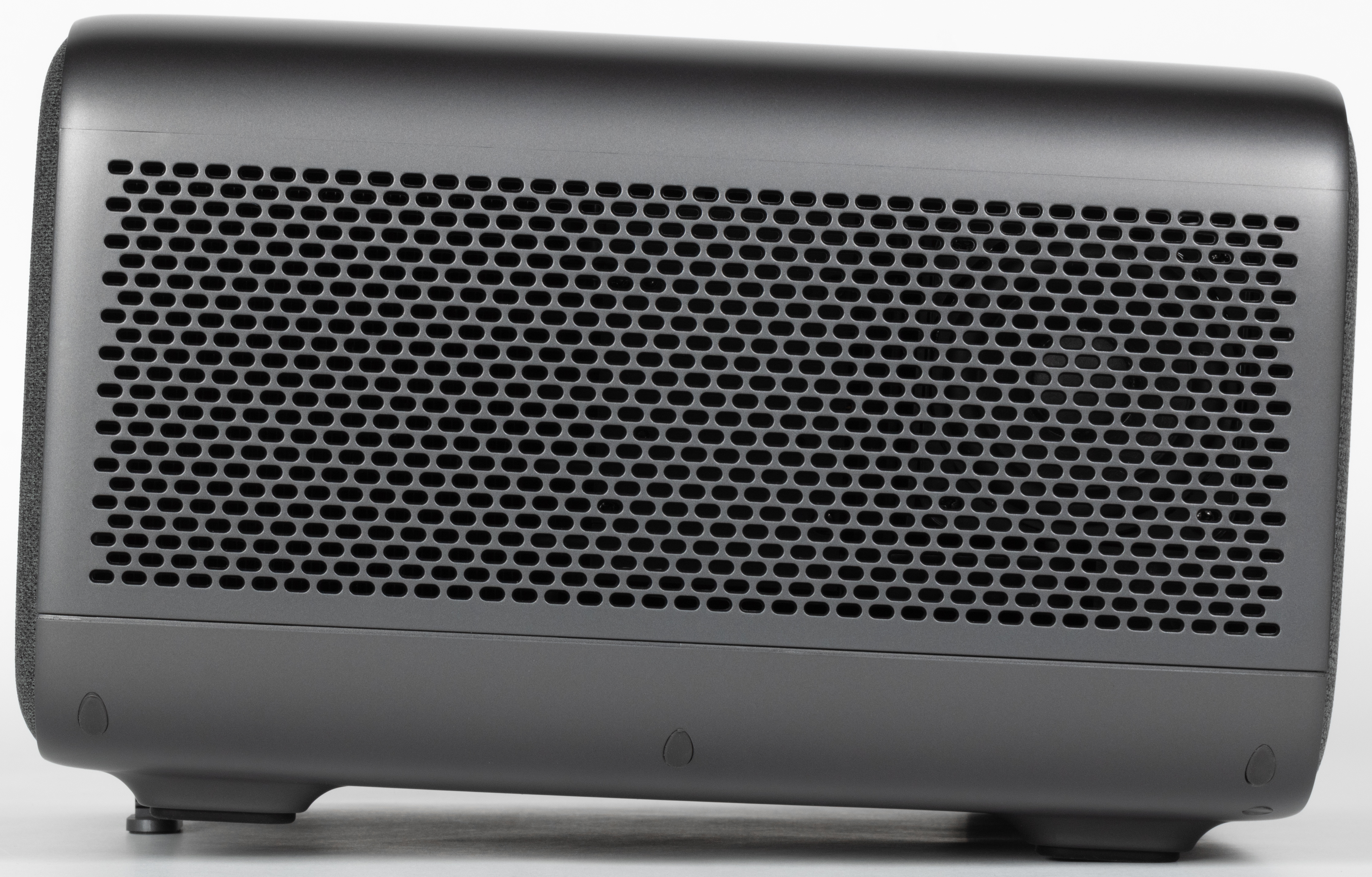

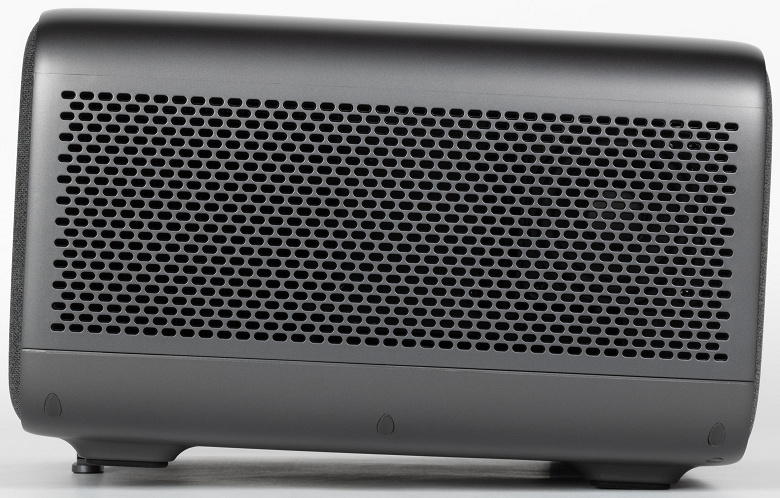

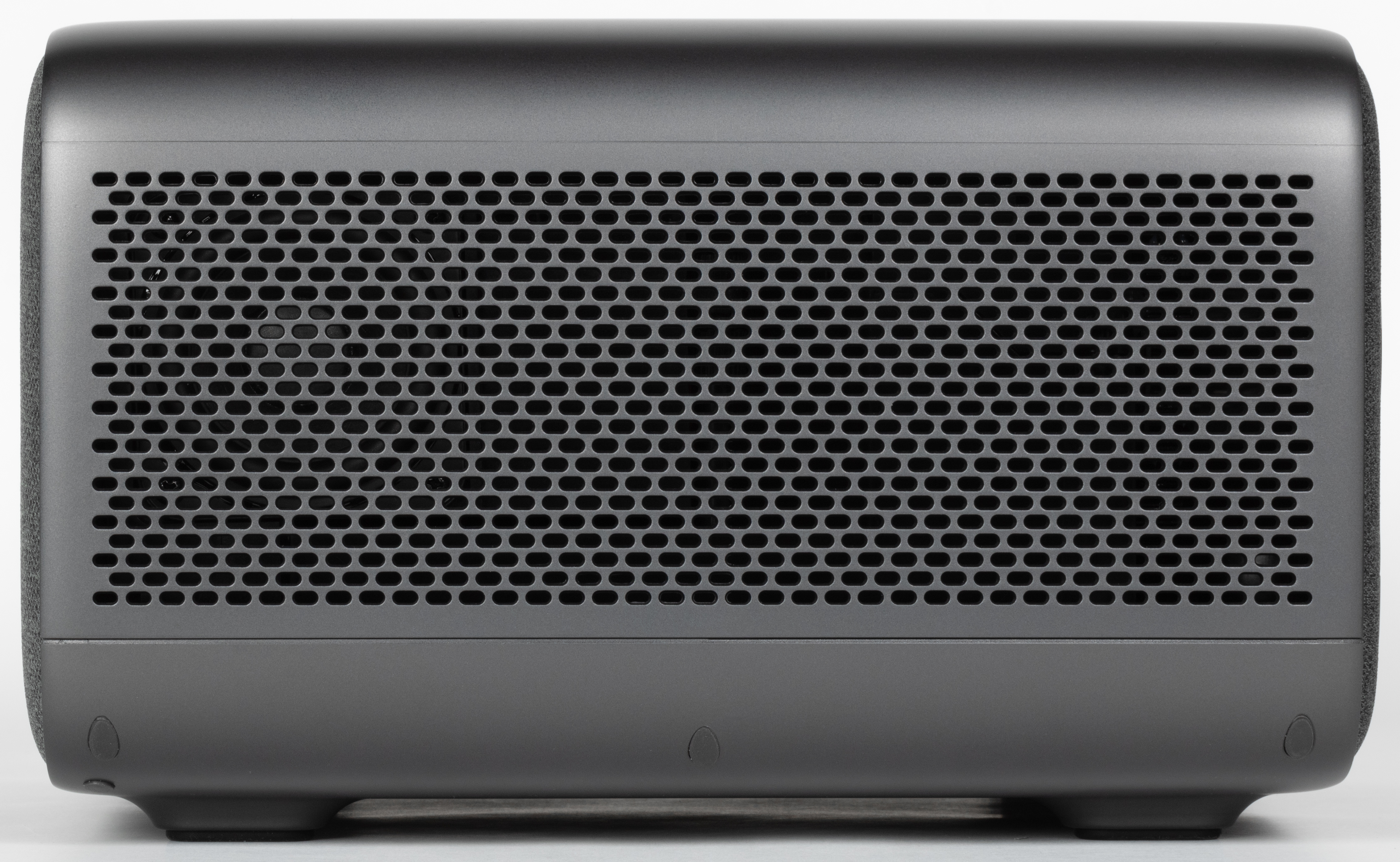

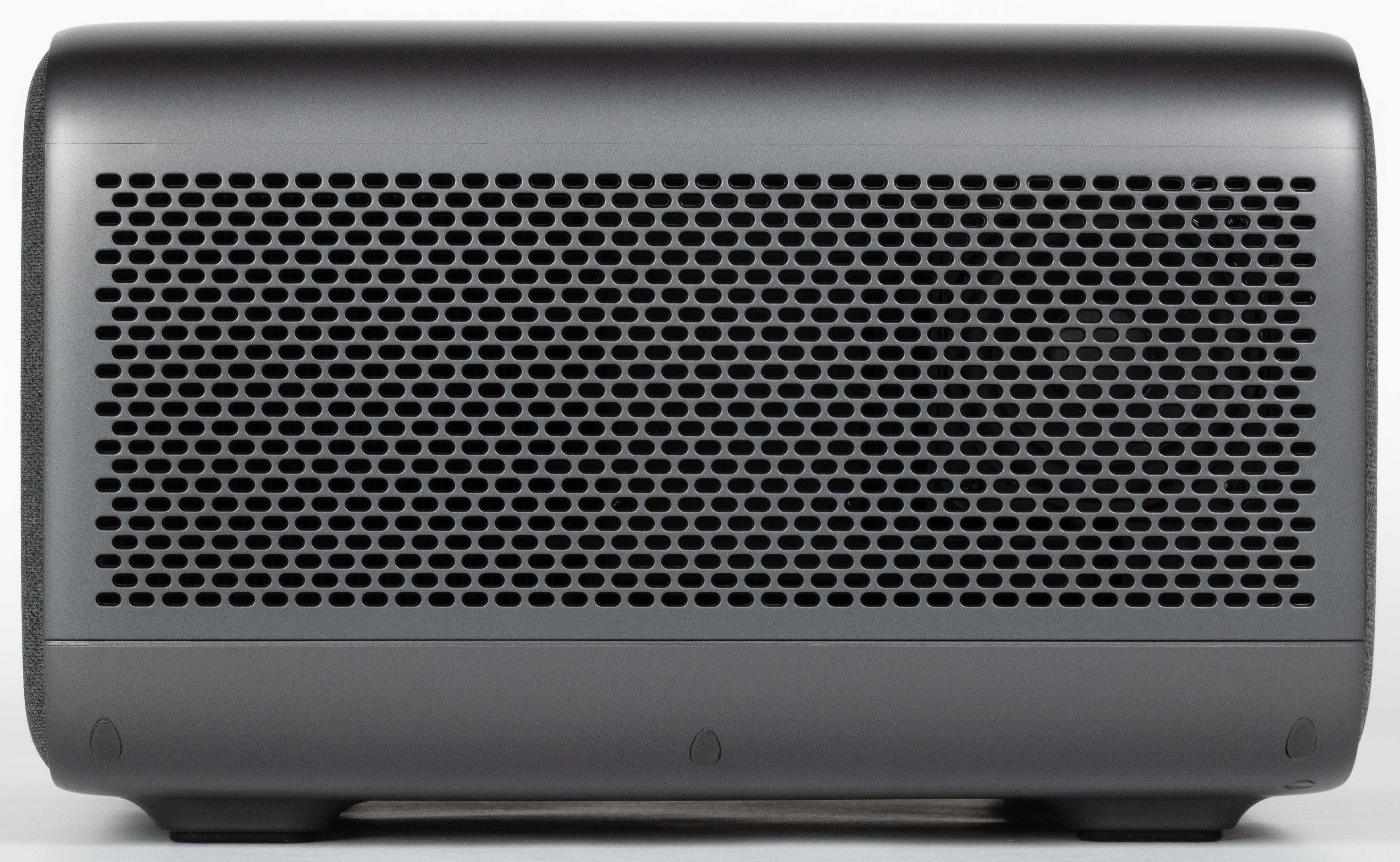

Вентиляционные решетки находятся справа, слева и снизу. Через решетку снизу воздух забирается, а через боковые решетки (больше через левую) выдувается нагретый воздух. Решетка снизу съемная, за ней находится сменный фильтр. За решетками по бокам ближе к задней части расположены относительно большие громкоговорители с круглыми диффузорами.

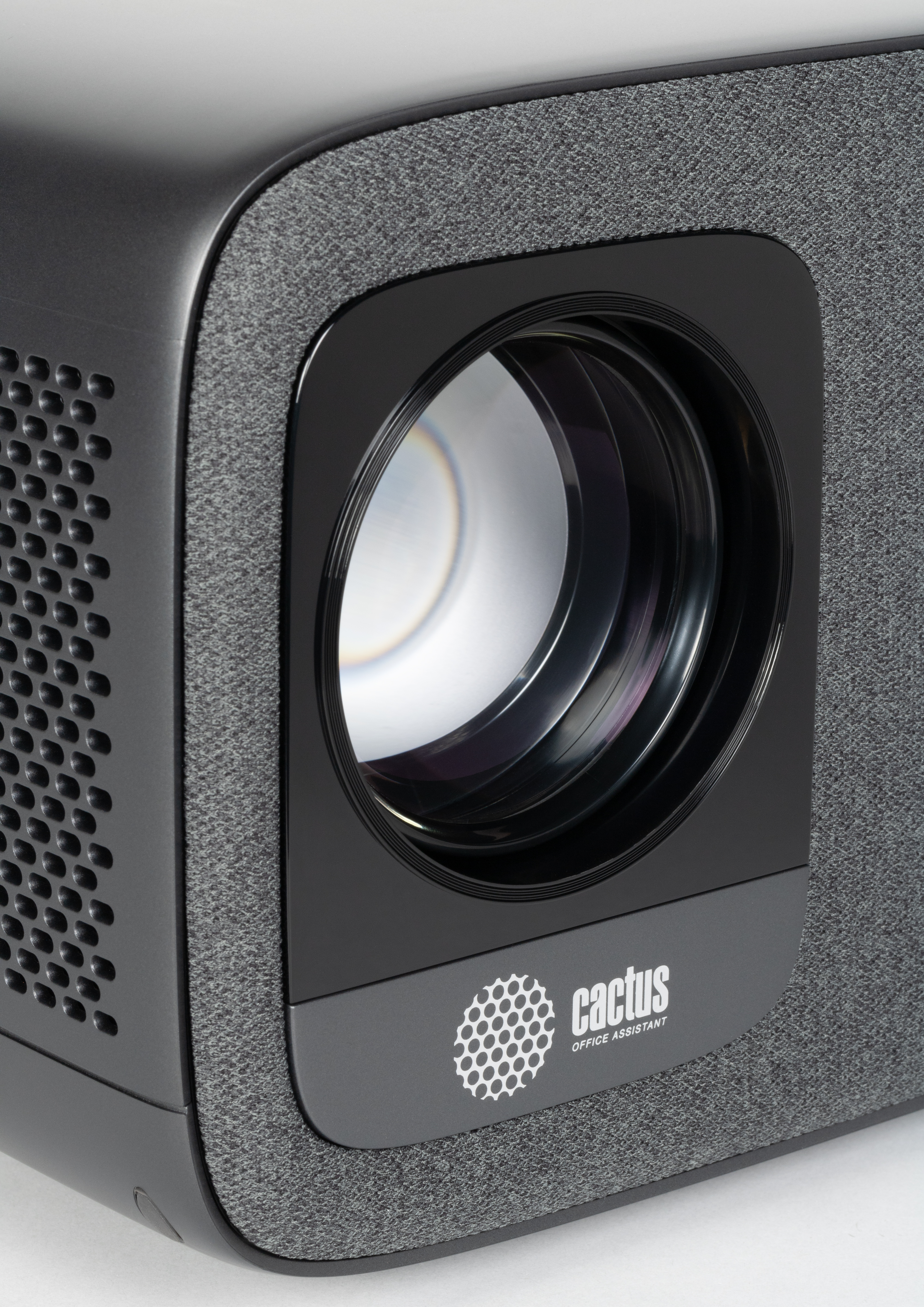

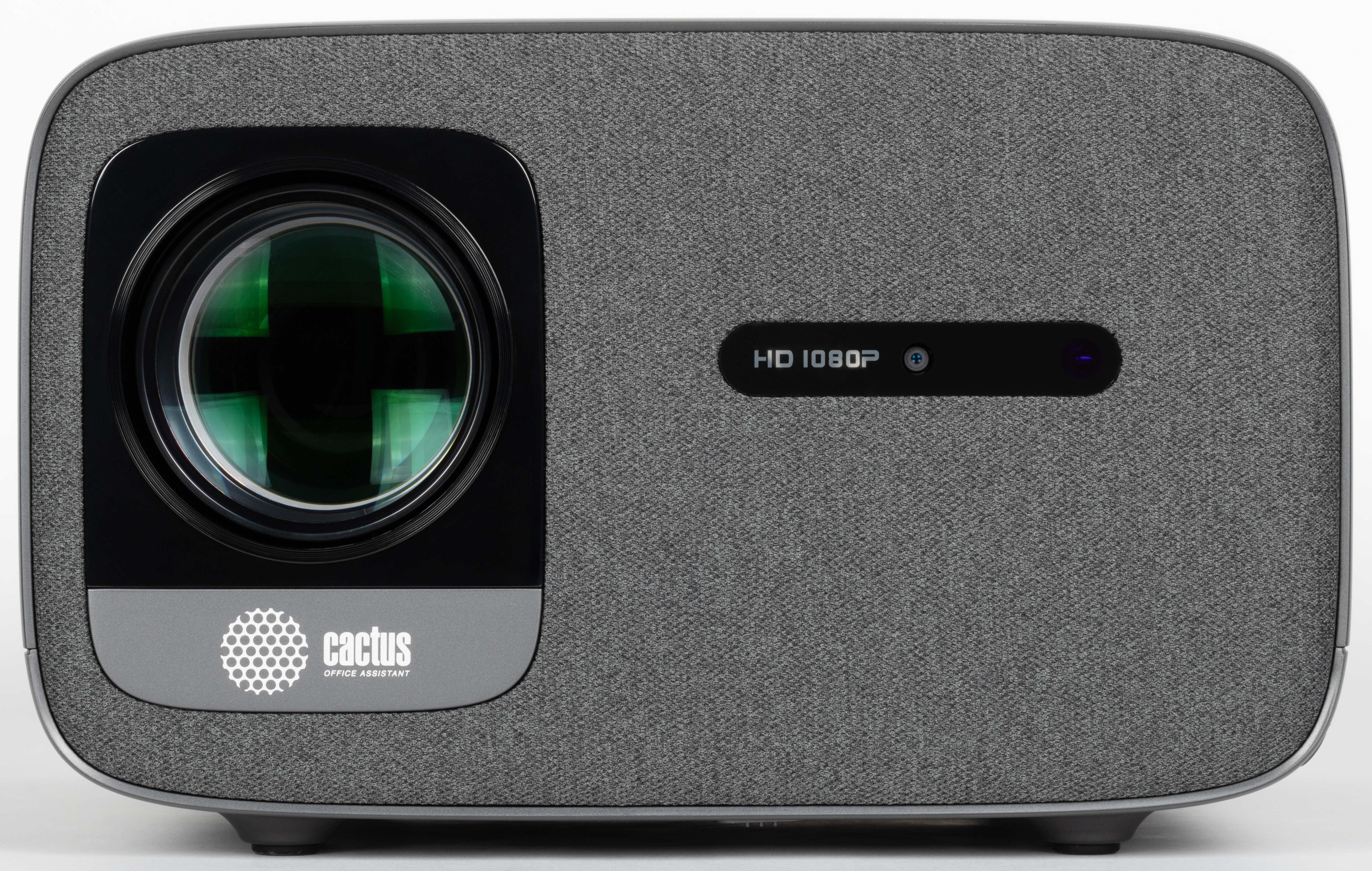

Сбоку от объектива находятся ИК-приемник и видеокамера, с помощью которой выполняется автоматическая фокусировка и коррекция изображения.

Для защиты объектива, когда проектор не используется, предусмотрена крышка из упругого пластика.

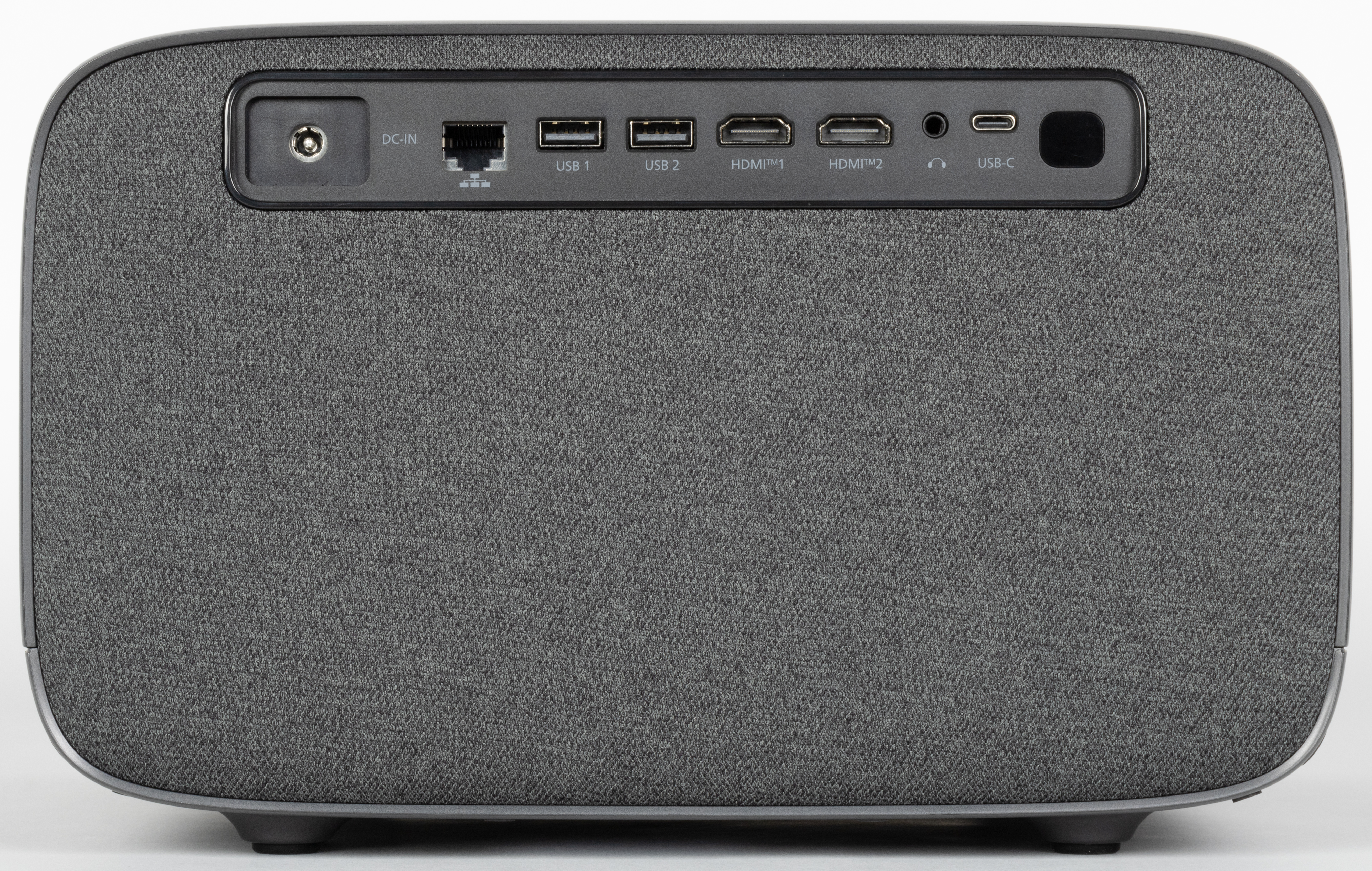

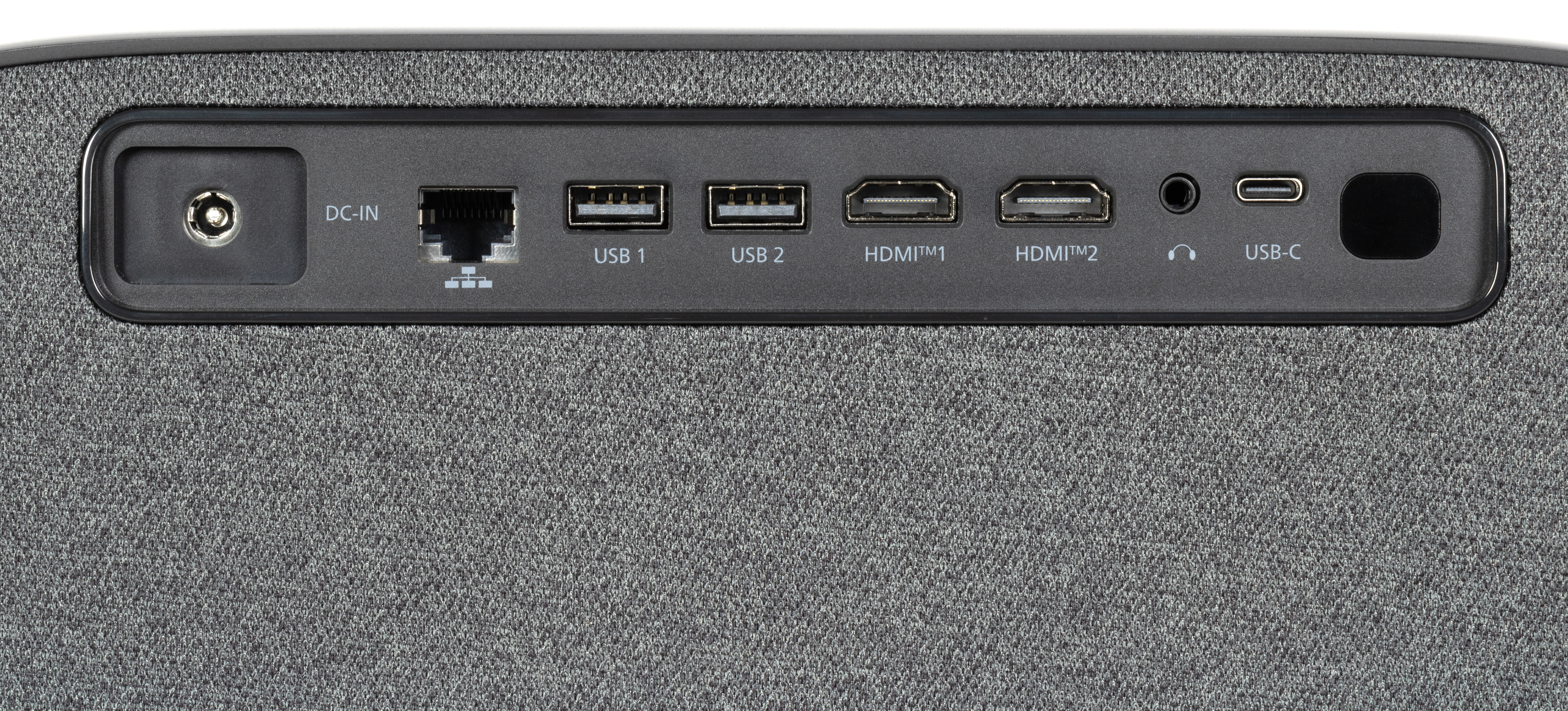

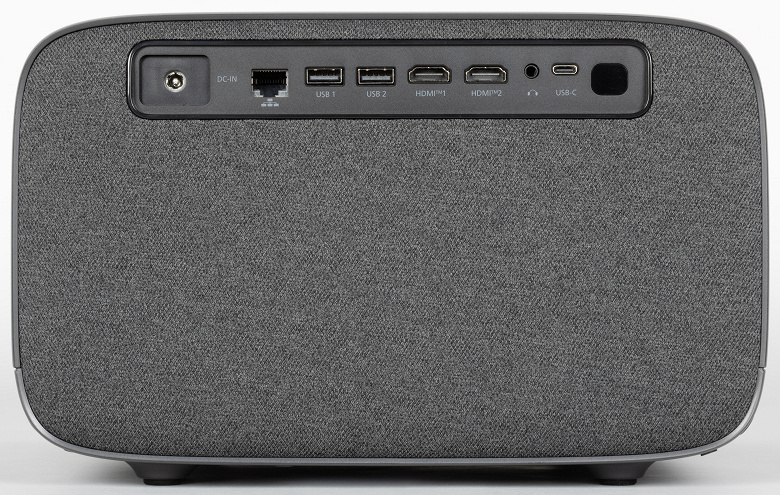

На задней панели в ряд расположены разъем питания, интерфейсные разъемы и второй ИК-приемник.

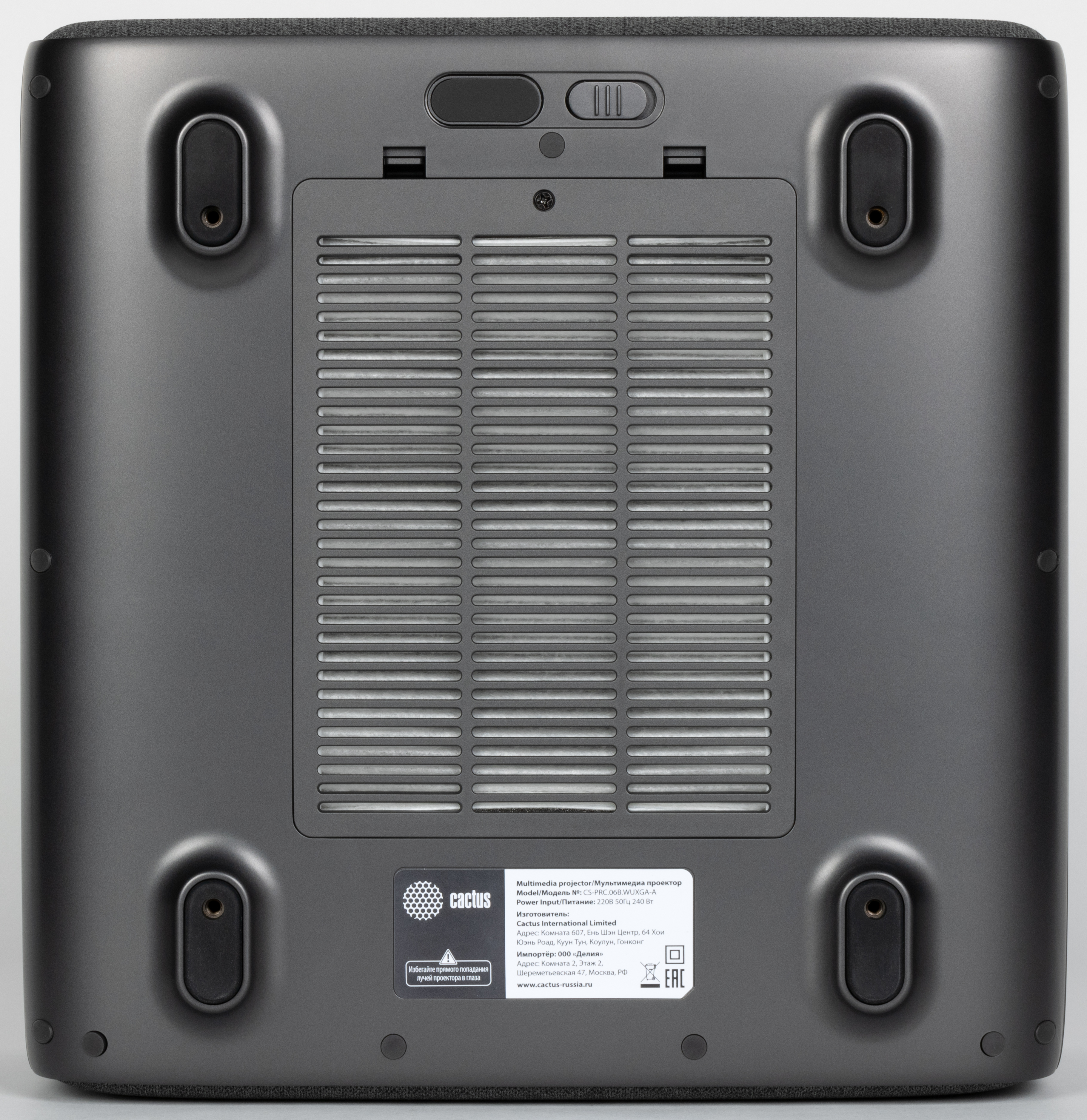

На днище находятся четыре ножки с резиновыми накладками и четыре резьбовые отверстия, предназначенные для закрепления проектора на потолочном кронштейне.

Также на днище есть выдвижная ножка, с помощью которой можно приподнять переднюю часть проектора на небольшую высоту.

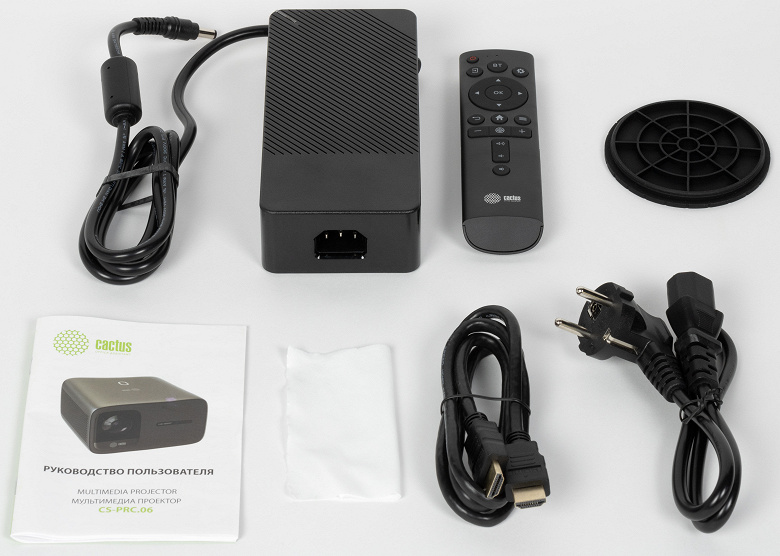

В комплект поставки входят руководство пользователя на русском языке, кабель HDMI, сетевой кабель питания, блок питания, небольшой пульт ДУ, салфетка и крышка на объектив.

Упакован проектор в две коробки. Внешняя защитная скромно оформленная.

Внутренняя с красочным оформлением, с ручкой для переноски и с хорошей защитой проектора и аксессуаров.

Коммутация

Таблица с характеристиками в начале статьи дает представление о коммуникационных возможностях проектора. Разъемы размещены достаточно свободно. Звук на внешнее устройство можно передавать по Bluetooth. Сам проектор наоборот можно использовать как внешнюю аудиосистему, подключаемую по Bluetooth, например, к смартфону или планшету, при этом на проекторе можно выключить источник света, чтобы зря не расходовать его ресурс. Заявлена поддержка управления по HDMI — функция HDMI CEC, а также ARC — реверсивного звукового канала.

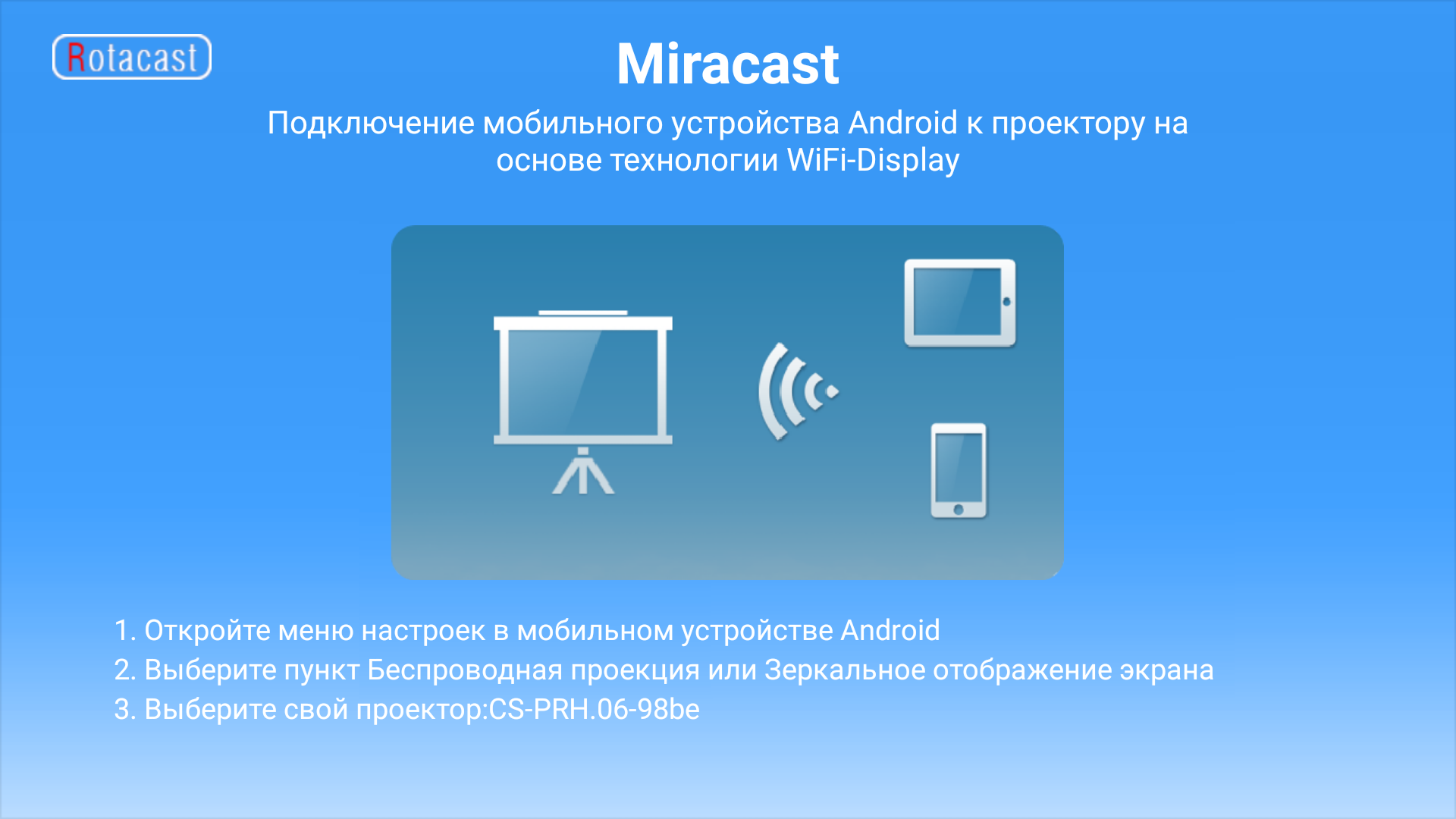

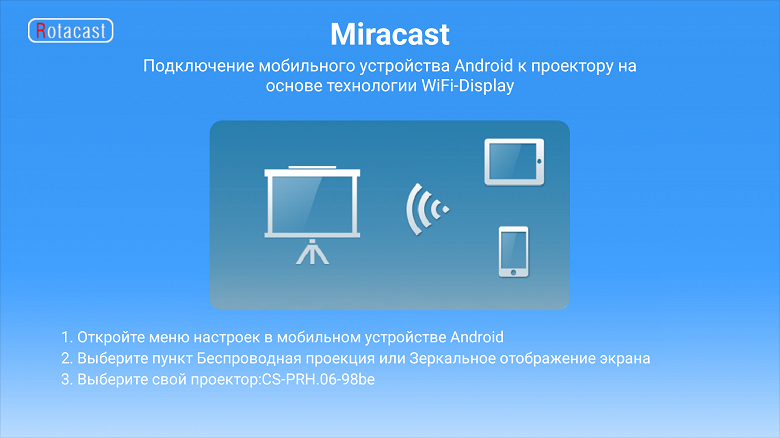

Встроенный адаптер Wi-Fi может использоваться с целью передачи на проектор изображения и звука по технологиям Miracast и Airplay (последнее не проверялось).

В принципе, в случае достаточно производительного устройства можно получить удовлетворительный по качеству вывод видео. Например, при подключении к планшету Xiaomi Mi Pad 4 удалось получить вывод 30 кадр/с для файла в разрешении Full HD.

Пульт и другие способы управления

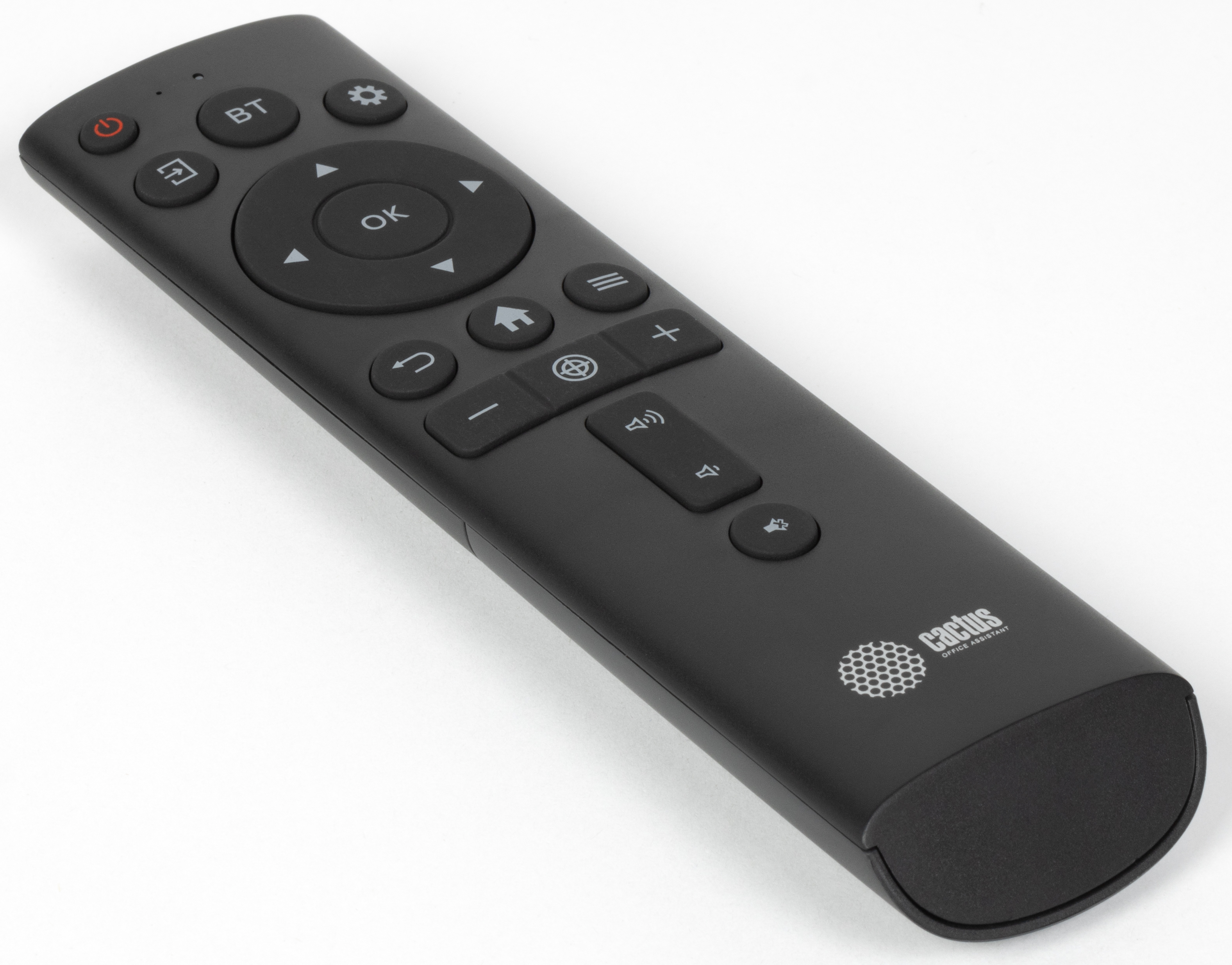

Пульт небольшой и легкий. Корпус пульта изготовлен из черного пластика с матовой поверхностью. В переднем торце есть вставка из тонированного пластика.

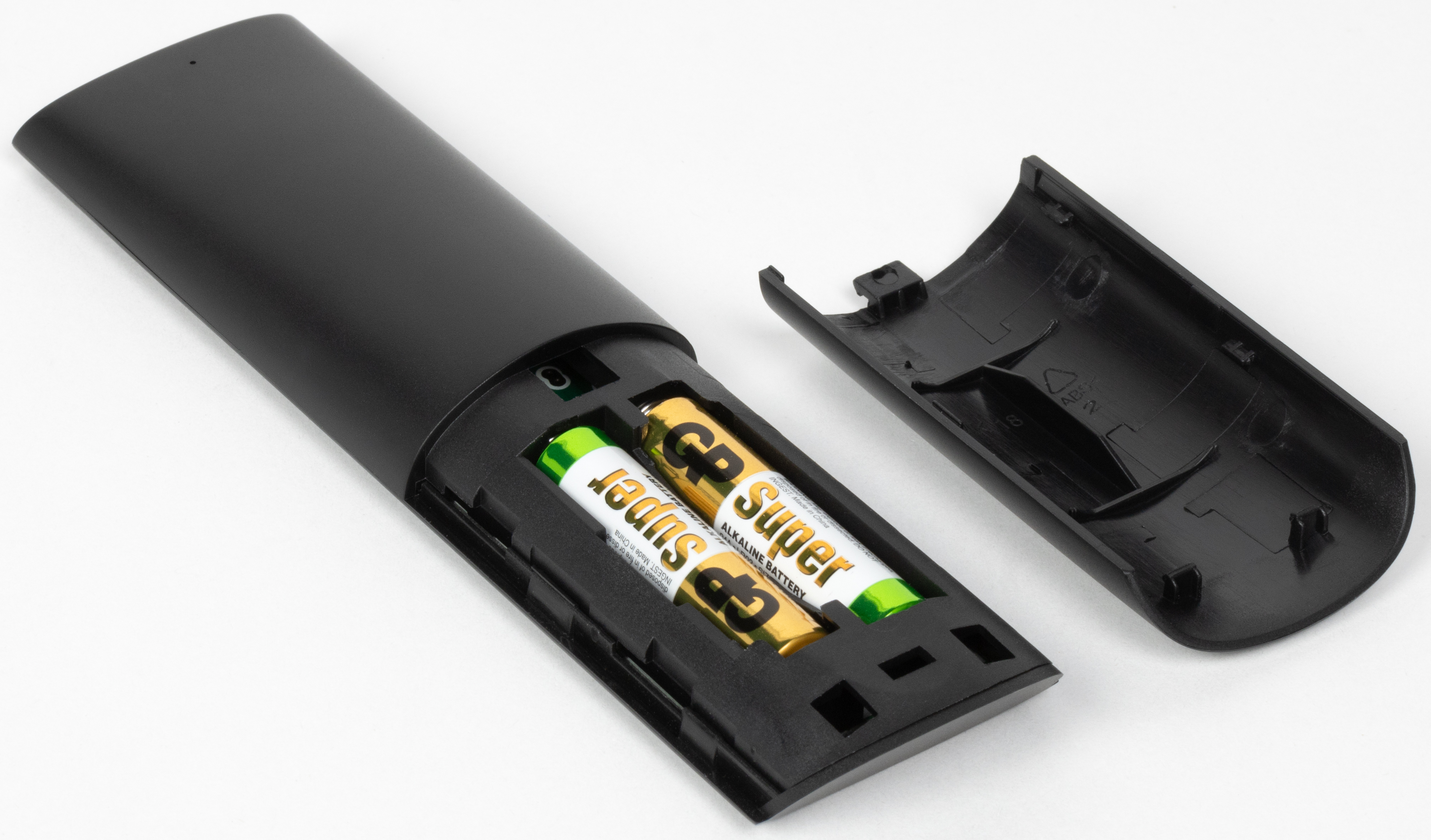

Источниками питания служат два элемента типа ААА.

Обозначения кнопок достаточно контрастные и крупные. Пульт гибридный, он может работать как по ИК, так и по Bluetooth. По ИК пульт работает до сопряжения с проектором или тогда, когда проектор находится в режиме ожидания. Во всех остальных случаях ИК-передатчик не работает, и команды передаются по Bluetooth. В передней части пульта есть индикатор (мигает красным при передаче команд). Также никто не мешает подключить к проектору настоящие клавиатуру и мышь (по USB или по Bluetooth). Поддерживается прокрутка колесиком. Нажатие на правую кнопку мыши соответствует отмене действия или возврату назад. Нужно отметить, что в целом штатный интерфейс самого проектора хорошо оптимизирован для использования только курсорных кнопок комплектного пульта ДУ.

Система и интерфейс

Программной платформой для этого проектора служит операционная система, основанная на Android версии 9.0.

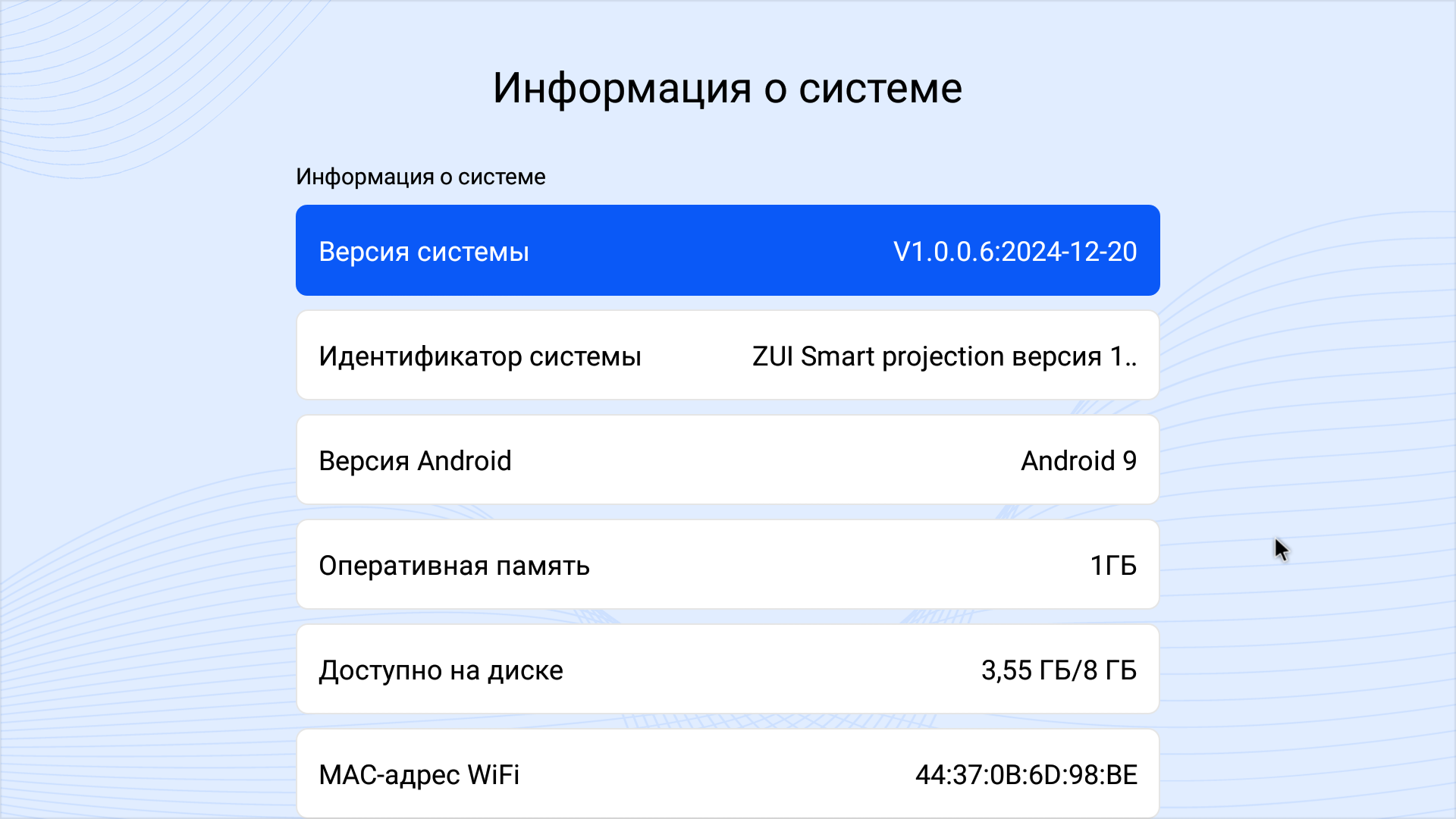

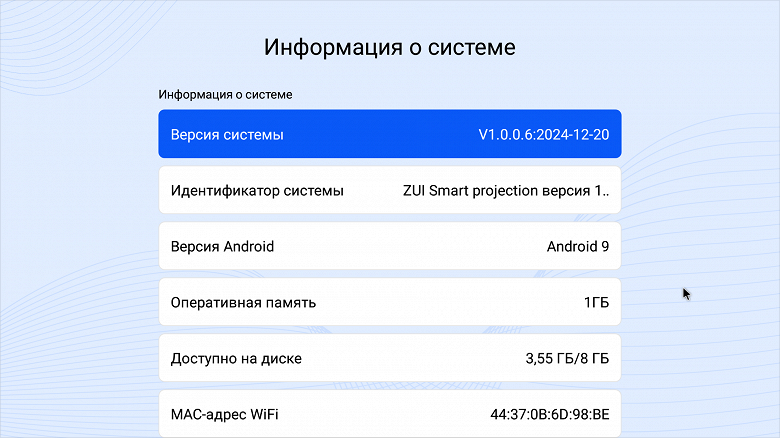

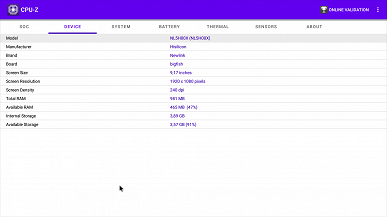

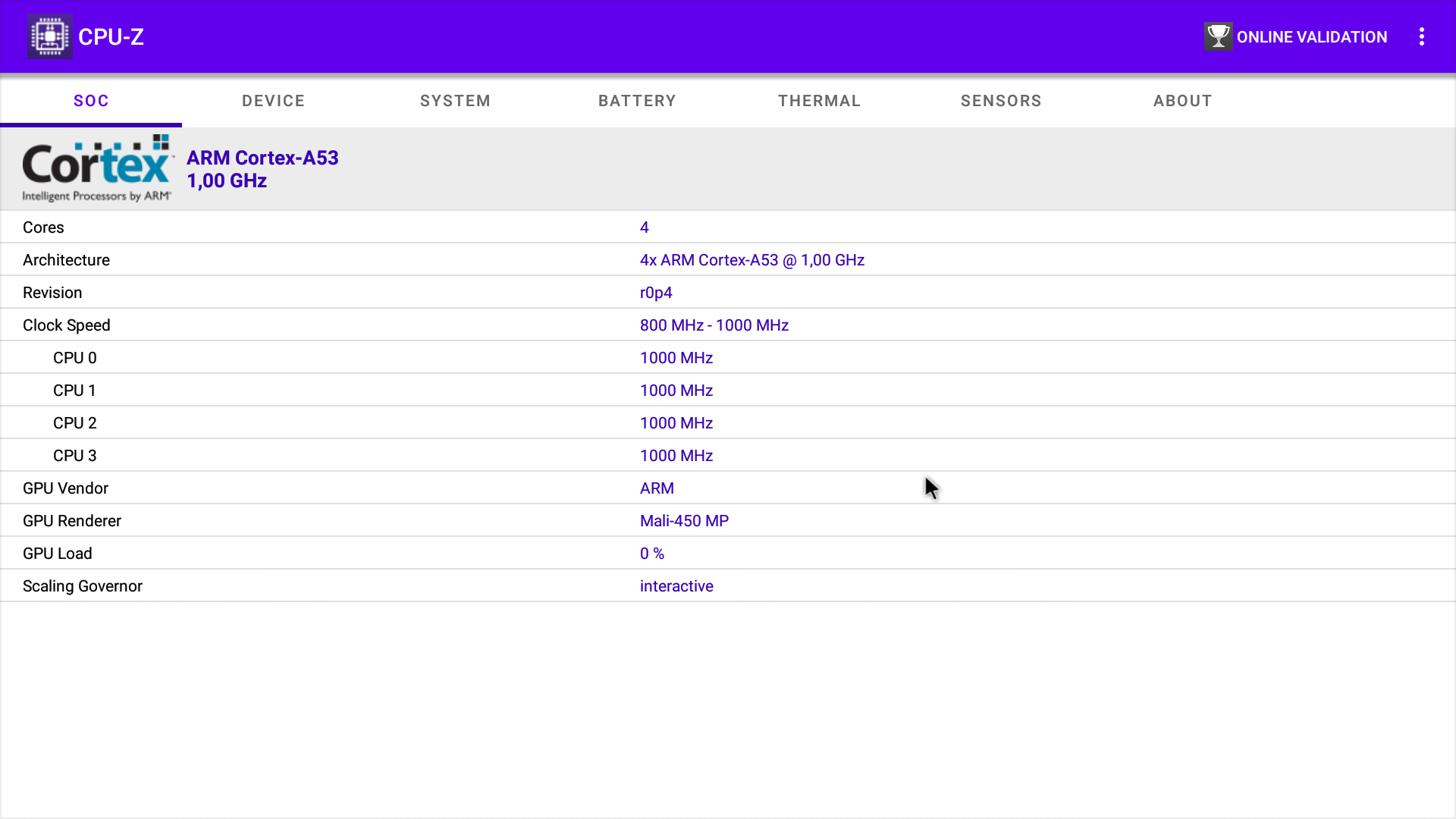

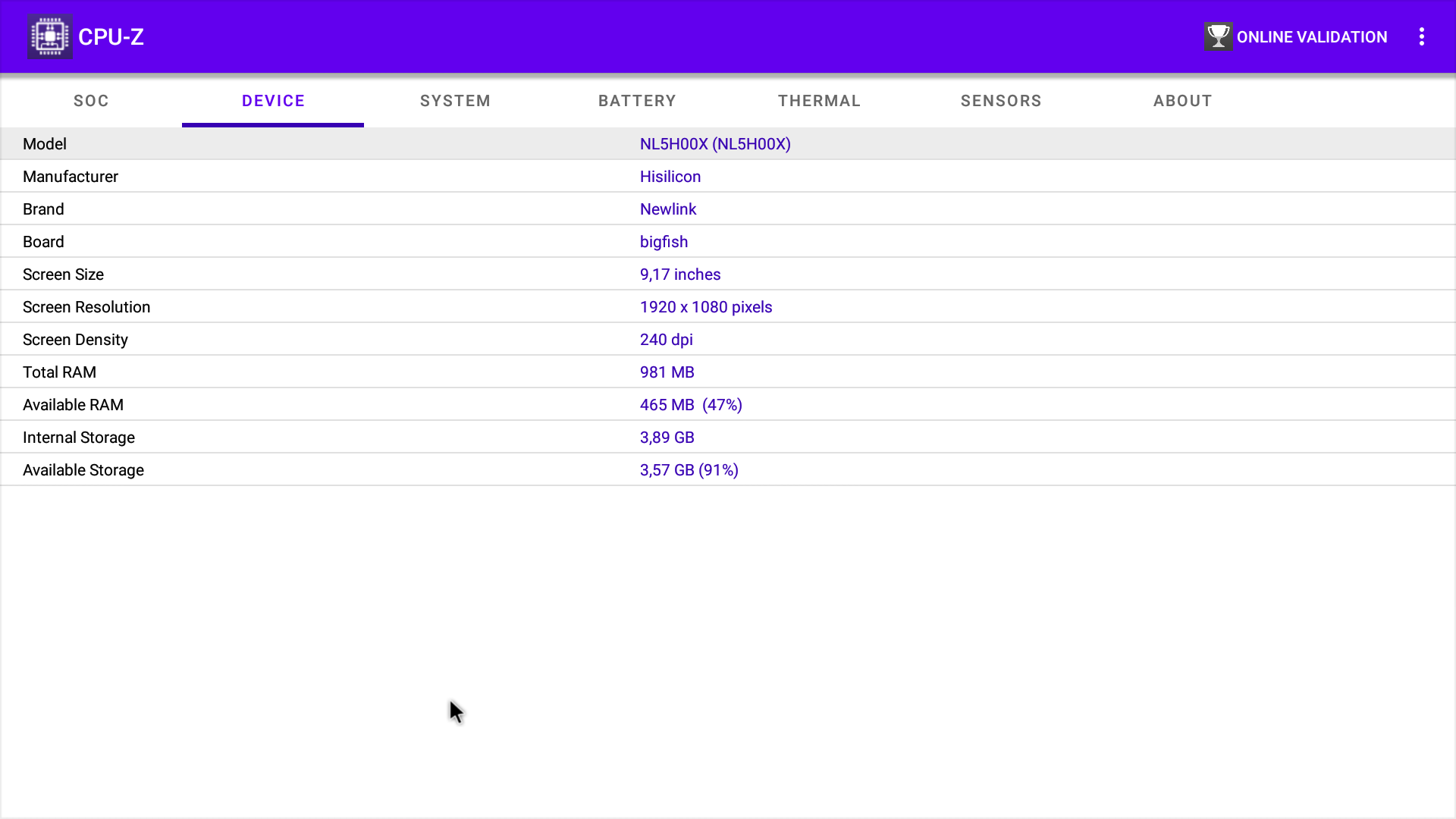

Конфигурацию аппаратной части поясняют данные программы CPU-Z:

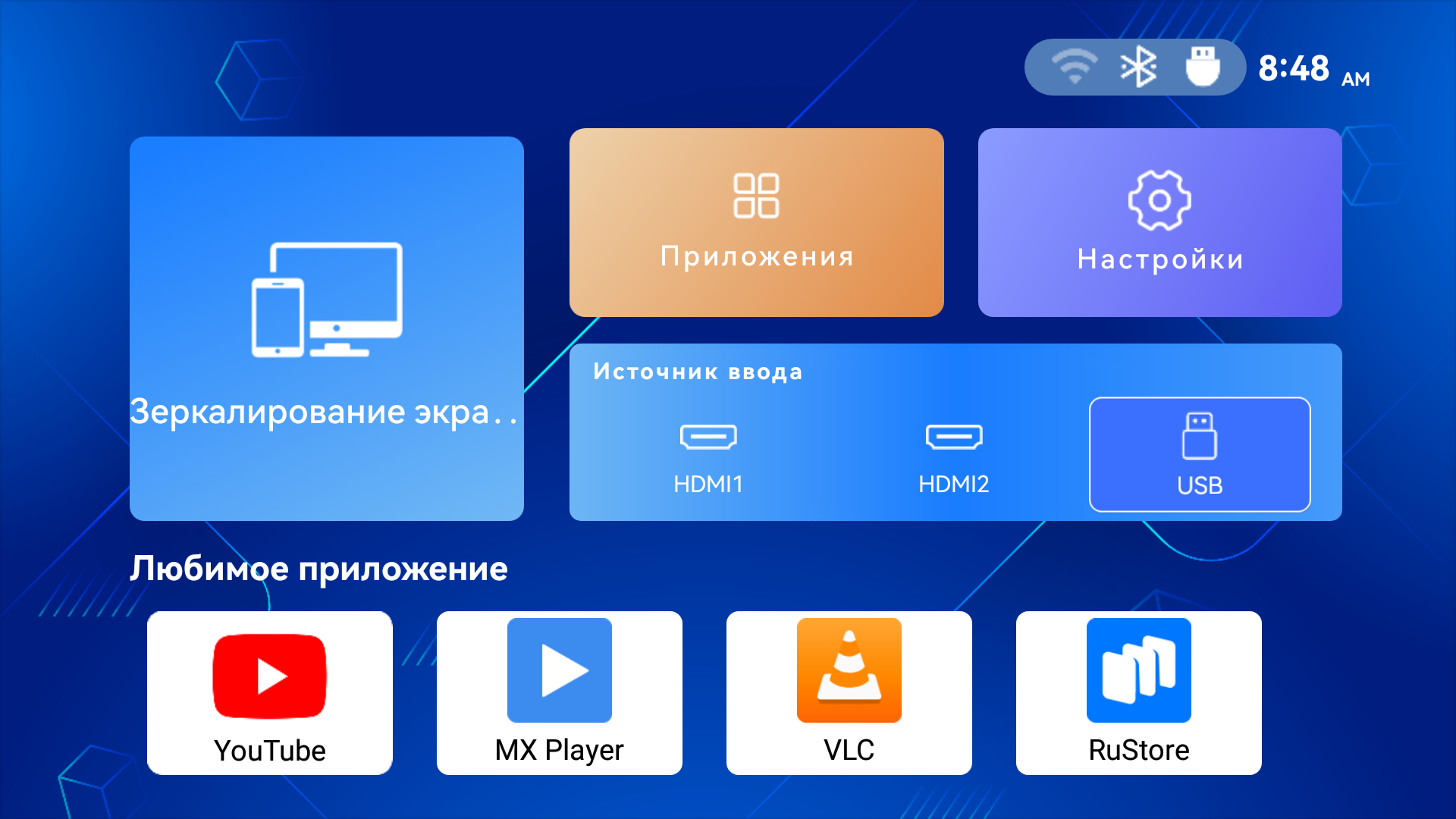

Интерфейс переведен на русский язык, качество перевода хорошее. Отметим, что в целом ни к стабильности работы, ни к отзывчивости оболочки у нас особых претензий не возникло. Домашняя страница очень лаконичная, что, конечно, радует.

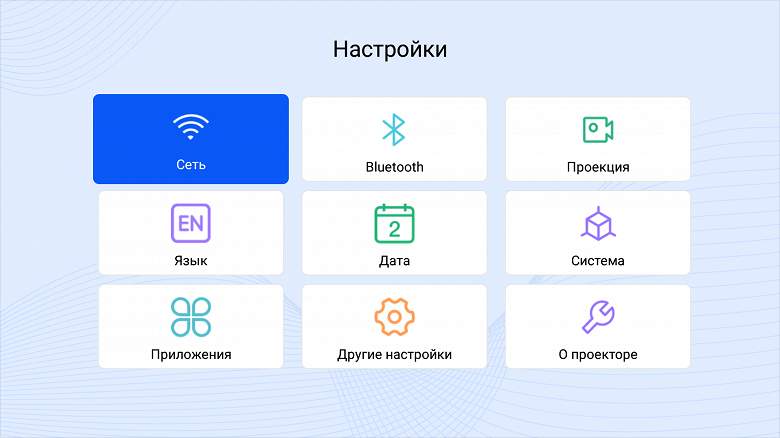

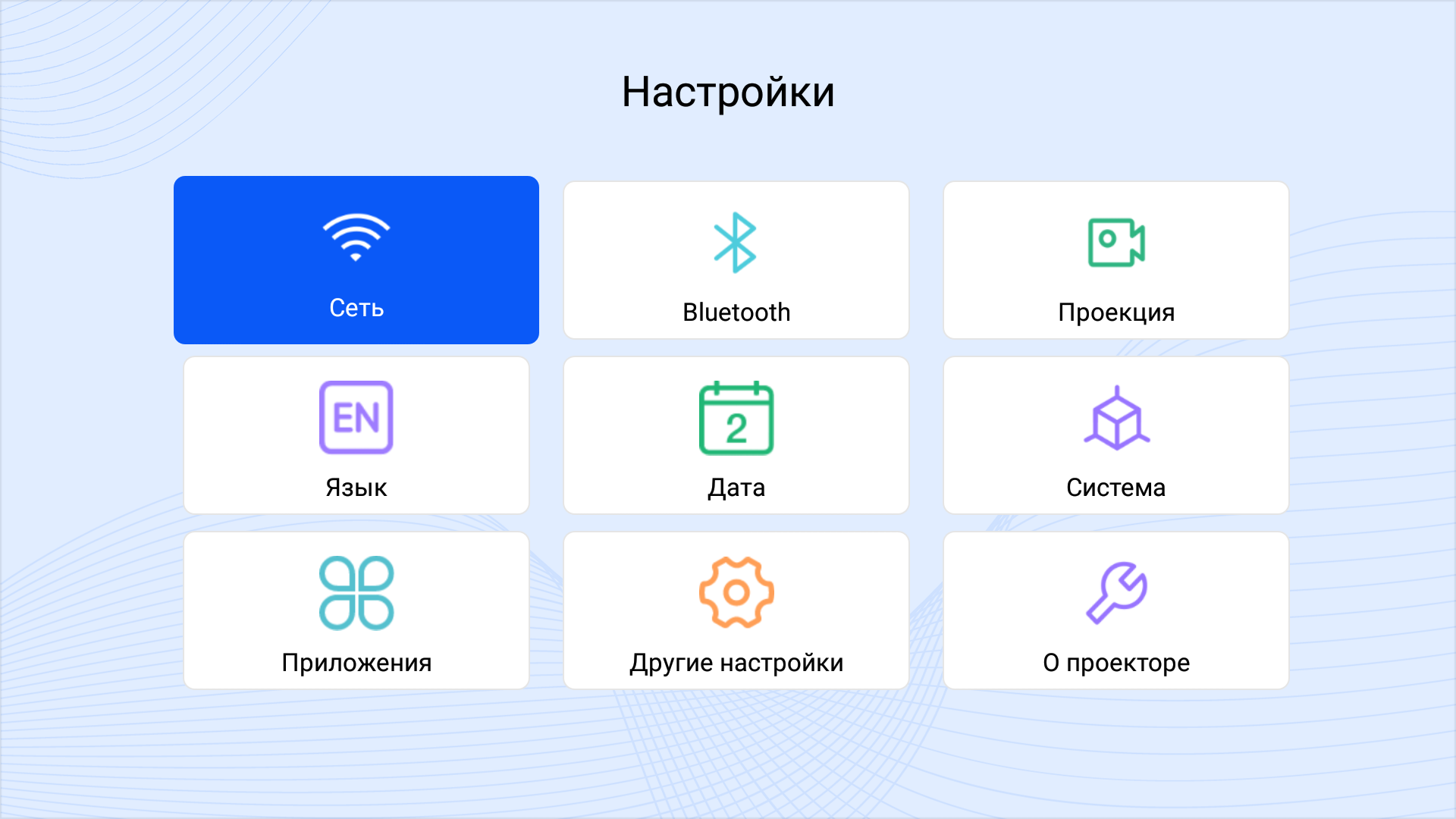

Меню с настройками проектора можно вызвать с домашней страницы или нажав на кнопку с шестеренкой на пульте ДУ. Настроек совсем немного.

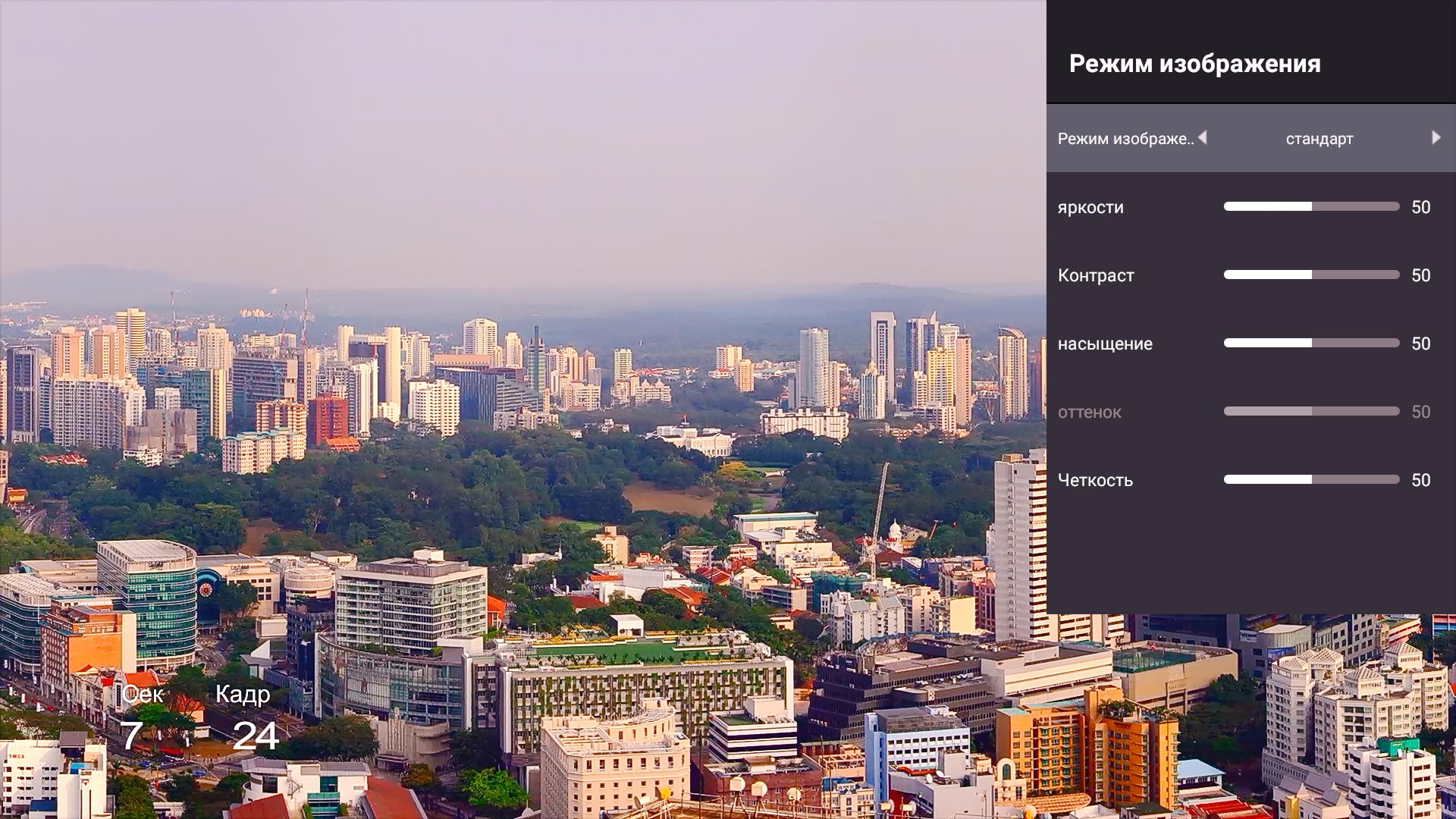

Только при использовании штатного плеера доступны немногочисленные настройки изображения и звука.

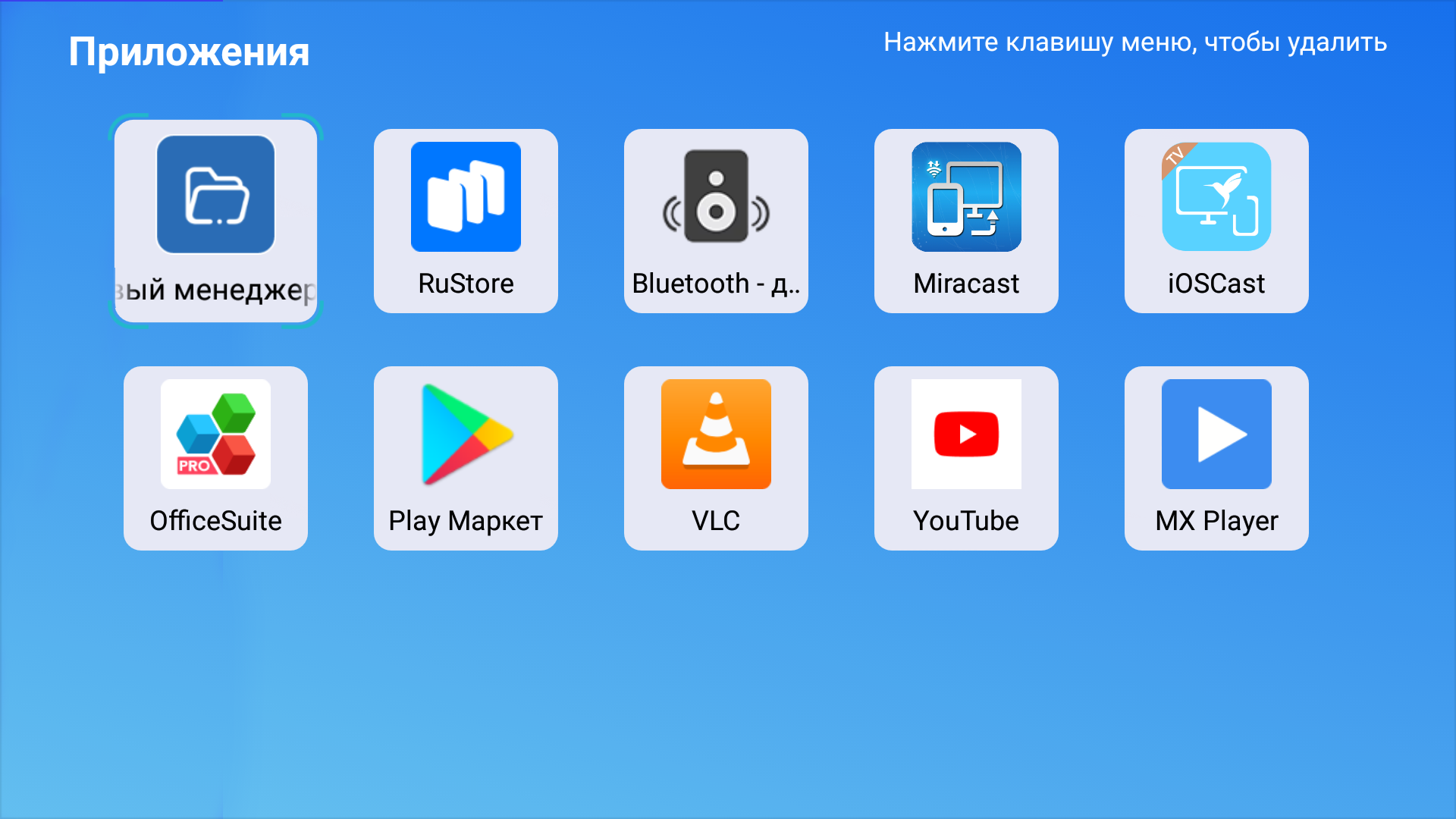

Предустановленных приложений всего десять.

Предустановленный RuStore, правда, не запускается и не обновляется. Впрочем, никто не мешает установить и пользоваться другим магазином (тот же RuStore можно попробовать переустановить) или просто устанавливать программы из файлов APK.

Управление проекцией

Фокусное расстояние фиксированное и не меняется. При крайней необходимости уменьшения области проекции можно воспользоваться функцией цифрового уменьшения изображения. Объектив оснащен электромеханическим приводом фокусировки. Есть функция автоматической фокусировки, вызывается она из меню или срабатывает автоматически при включении и/или при перемещении проектора (в зависимости от того, как настроил пользователь).

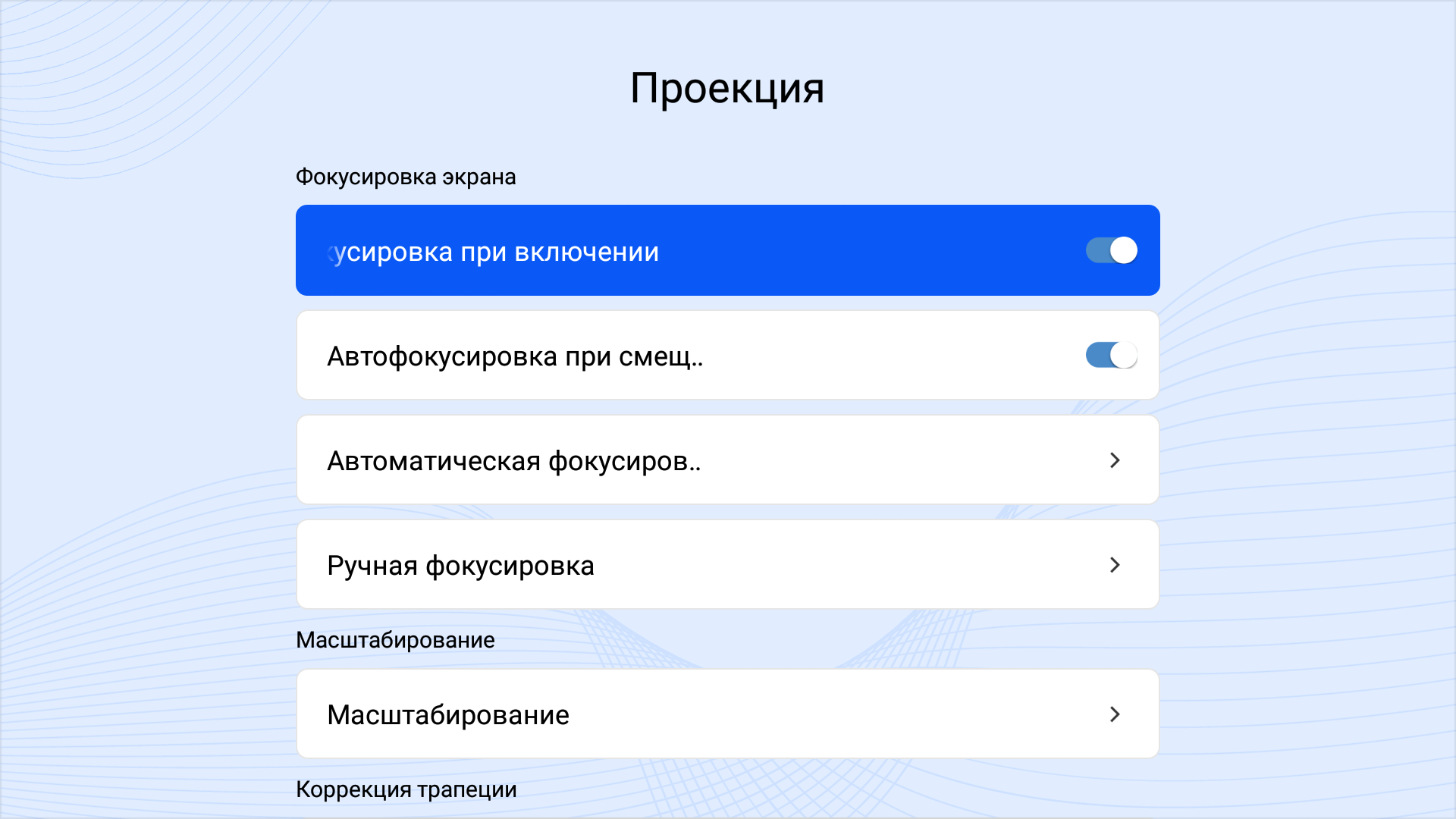

Проектор выводит специальную миру и фронтальной камерой отслеживает ее четкость. Результат хороший. При желании фокусировку можно выполнять вручную.

Есть функции автоматической цифровой коррекции трапецеидальных искажений и обхода препятствий, работающие с приемлемым качеством. При необходимости коррекцию вертикальных и горизонтальных трапецеидальных искажений можно выполнить вручную. Разумеется, применение любой цифровой коррекции ухудшает качество изображения.

Проекция направлена точно по центру — центр изображения находится на оси объектива. С практической точки зрения это неудобно, так как без использования цифровой коррекции и для обеспечения максимальной четкости проектор придется устанавливать выше нижней границы экрана. В числах: при проекции с расстояния 192 см (от переднего края проектора до плоскости экрана) размеры области отображения примерно 144 см на 81 см.

В меню выбирается тип проекции (фронтальная / на просвет, обычное / потолочное крепление). Проектор среднефокусный, поэтому при фронтальном проецировании его лучше располагать примерно на линии первого ряда зрителей или за ней.

Встроенный мультимедийный плеер

При поверхностном тестировании воспроизведения мультимедийного контента мы ограничились рядом файлов, запускаемых в основном с внешних USB-носителей. Источниками мультимедийного контента, например, при использовании программы VLC for Android, также могут быть серверы UPnP (DLNA) и SMB. Были опробованы жесткие диски 2,5″, внешние SSD и обычные флешки. Оба протестированных жестких диска без проблем работали непосредственно от любого из двух USB-портов типа A на проекторе (порт USB-C предназначен только для ввода видеосигнала и звука). Отметим, что проектор поддерживает USB-накопители с файловыми системами FAT32, NTFS и exFAT, а с кириллическими названиями файлов и папок не было никаких проблем.

Нет особого смысла тестировать воспроизведение графических и аудиофайлов с помощью встроенного плеера, так как обязательно найдется сторонняя программа, которая с этим справится хорошо и как удобно пользователю. Поэтому мы ограничились только проверкой поддержки аппаратного декодирования аудио- и видеопотоков.

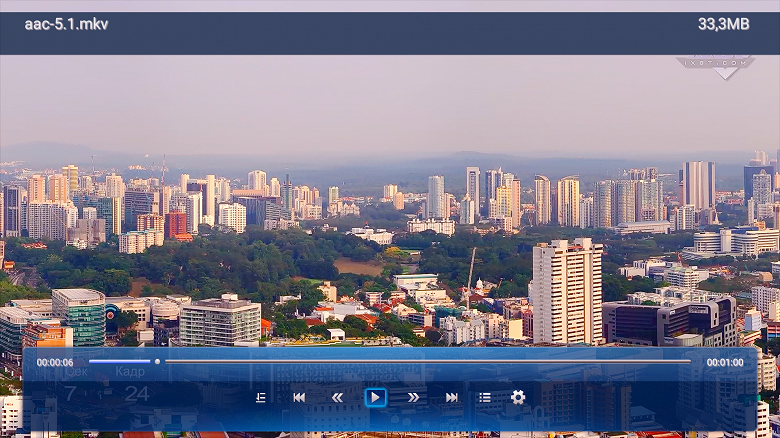

Тестирование воспроизведения видеофайлов проводилось в основном с помощью плеера MX Player, впрочем, видеофайлы с разрешением 4К и/или с высоким битрейтом штатный плеер воспроизводит лучше.

Поддерживается аппаратное декодирование звуковых дорожек как минимум в форматах (и их разновидностях) AAC, AC3, DTS, MP2, MP3, OGG, PCM и WMA. Большинство из опробованных современных файлов высокого разрешения без проблем воспроизводились в режиме аппаратного декодирования (в некоторых случаях в режиме HW+), вплоть до вариантов H.265 с разрешением Full HD при 60 кадр/с и 4К при 30 кадр/с и 10 бит на цвет. Впрочем, видеофайлы с 50 и 60 кадр/с воспроизводились с пропуском нескольких кадров за секунду. Редко, но попадались видеофайлы, с которыми у проектора были проблемы. Например, файлы VCD MPEG1, DivX 3 в контейнере AVI и все файлы WMV не воспроизводились в режиме аппаратного декодирования, но их получилось воспроизвести в режиме программного декодирования. Также файлы VCD MPEG1, MPEG2 SVCD / KVCD не увеличивались до ближайших границ экрана, но MPEG2 MP@HL с разрешением 720p/1080p воспроизводятся нормально. Напомним, что благодаря плееру MX Player ряд видеофайлов можно воспроизвести если не в режиме HW, то в режиме HW+, встроенный плеер такие файлы может не воспроизводить.

Тестовые ролики на определение равномерности чередования кадров помогли выявить, что проектор при воспроизведении видеофайлов не подстраивает частоту обновления экрана (она всегда 60 Гц) под частоту кадров в видеофайле, поэтому файлы с 24, 25 и 50 кадр/с воспроизводятся с чередованием длительности кадров.

По умолчанию в стандартном для видео диапазоне (16—235) в тенях отображается пара оттенков чернее черного (то есть уровень черного приподнят), а в светах есть завал также на пару оттенков, но это можно исправить настройками Яркость и Контраст, вызвав их из штатного плеера, и добившись отображения всех градаций оттенков в правильном диапазоне.

Максимальный битрейт видеофайлов, при котором еще не было артефактов, при воспроизведении с USB-носителей составил как минимум 200 Мбит/с (H.264, Full HD, http://jell.yfish.us/), и по Wi-Fi (с помощью VLC for Android) — 110 Мбит/с, а по сети Ethernet — 90 Мбит/с.

Работа с источниками видеосигнала

Кинотеатральные режимы работы тестировались при подключении к плееру Ultra HD Blu-ray Sony UBP-X700. Использовалось HDMI-подключение. В случае данного источника поддерживаются режимы 480i/p, 576i/p, 720p, 1080i и 1080p при 50/60 Гц, а также 1080p при 24 Гц (о поддерживаемых режимах при подключении к ПК рассказано ниже). Цвета правильные, с учетом типа видеосигнала яркостная и цветовая четкость высокая, но микроконтраст все же немного снижен. В стандартном для видео диапазоне (16—235) после коррекции настроек Яркость и Контрастность отображаются все градации оттенков. Подстройки частоты обновления нет, поэтому, например, в случае 1080p при 24 кадр/с кадры выводятся с чередованием длительности 2:3.

Проектор с переменным успехом справляется с преобразованием чересстрочных видеосигналов в прогрессивное изображение. При масштабировании из низких разрешений и даже в случае чересстрочных сигналов и динамичной картинки выполняется сглаживание границ объектов — зубцы на диагоналях выражены несильно.

Белое поле к вертикальным границам заметно темнеет. Выраженных цветных разводов нет. Равномерность черного поля невысокая — местами по краям есть слабые засветы, но выраженных цветных разводов и бликов на нем нет. Микроконтраст в вертикальном направлении отличный — нет снижения как яркостной, так и цветовой четкости, цветные и черно-белые линии через пиксель хорошо различаются. В горизонтальном направлении существенного снижения микроконтраста черно-белых линий нет, но на нечетных пикселях снижена цветовая четкость. Геометрия очень хорошая. Равномерность фокусировки на большей площади проекции хорошая, но в левом нижнем квадранте она всегда хуже. Ширина цветной каймы на границах объектов, обусловленная наличием хроматических аберраций у объектива, пренебрежимо мала. Обрезки краев нет. Увеличение контурной четкости можно отключить в настройках.

При подключении к ПК на вход поддерживается видеосигнал вплоть до разрешения 1920×1080 пикселей и 60 Гц кадровой частоты при кодировании цвета 4:4:4 (то есть без снижения цветового разрешения) с глубиной 12 бит на цвет.

Звуковые характеристики и потребление электроэнергии

Внимание! Приведенные значения уровня звукового давления от системы охлаждения получены по нашей методике и их нельзя напрямую сравнивать с паспортными данными проектора.

В режиме ожидания потребление электроэнергии составило примерно 0,3 Вт.

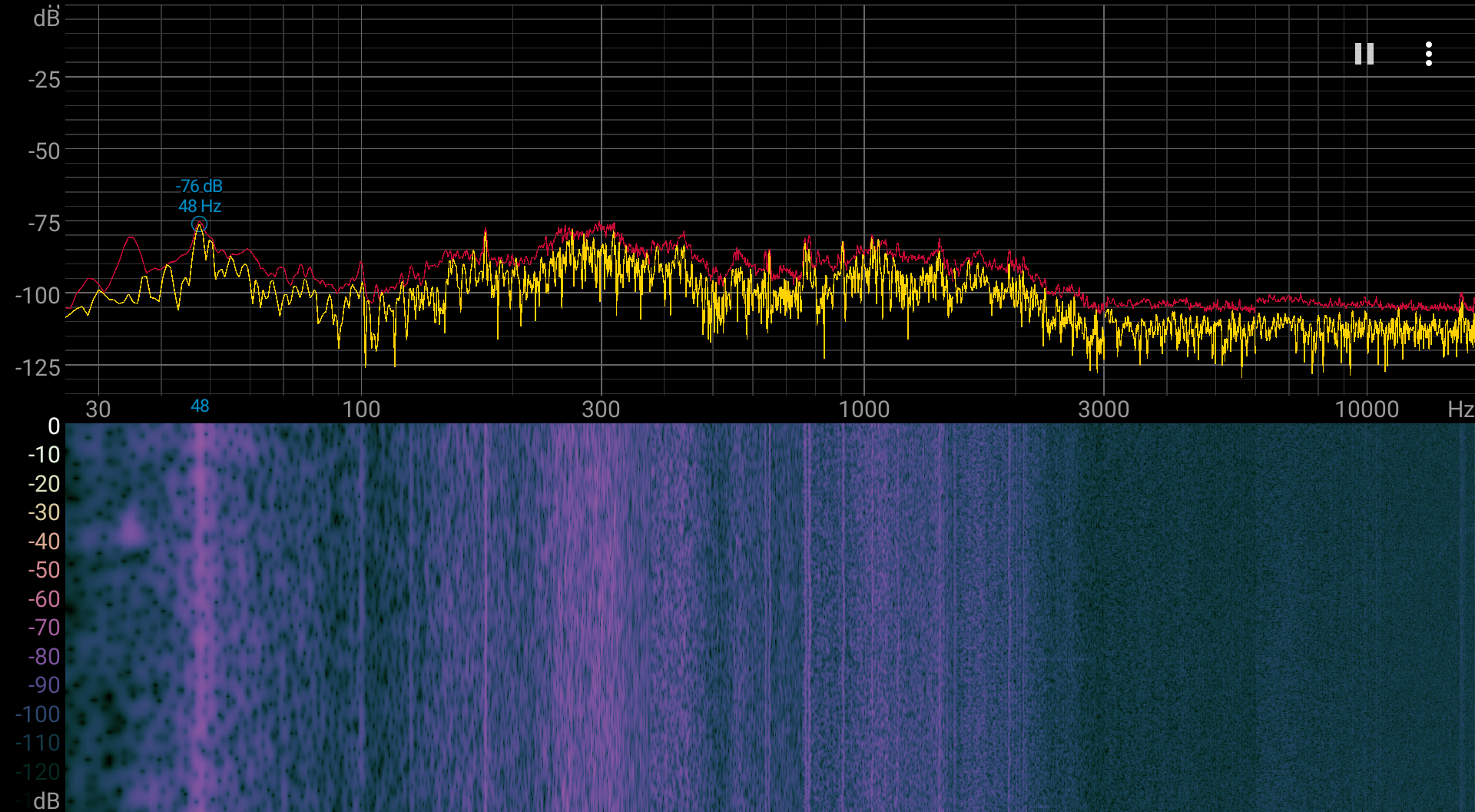

Шум от системы охлаждения невысокий. Характер звука ровный и дискомфорта не доставляет, через какое-то время на шум внимания уже почти не обращаешь. Спектрограмма шума от системы охлаждения весьма ровная, пиков с высокой интенсивностью нет.

Встроенные громкоговорители для устройства такого размера очень громкие, и даже на максимальной громкости нет явных перегрузок звукового тракта. Качество звука относительно высокое — паразитных резонансов в явном виде нет, есть значительное количество низких частот, звук более-менее чистый, стереофонический эффект выражен отчетливо.

При подключении наушников встроенные громкоговорители отключаются. Запас громкости при использовании наушников на 32 Ом с чувствительностью 92 дБ огромный, шума в паузах нет, самых низких частот явно не хватает, но общее качество звука хорошее.

Определение времени отклика и задержки вывода

Из-за модуляции яркости источника света (см. ниже) точные значения времени отклика определить сложно. В случае перехода черный-белый-черный это примерно 12 мс (5 мс вкл. + 7 мс выкл.). Матрица довольно быстрая.

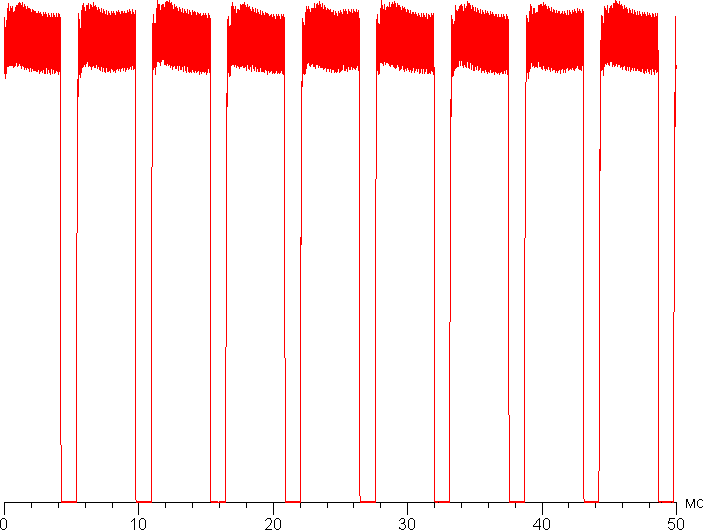

Яркость источника света ограничена с помощью ШИМ с частотой 180 Гц. В доказательство приведем графики зависимости яркости (вертикальная ось) от времени (горизонтальная ось) при различных значениях настройки яркости:

Частота модуляции относительно высокая, а скважность наоборот, невысокая, поэтому мерцание не выявляется, если на экран просто смотреть, но всё же в тесте на стробоскопический эффект мерцание изображения может быть обнаружено.

Мы определяли полную задержку вывода от переключения страниц видеобуфера до начала вывода изображения на экран. Задержка вывода для сигнала 1080p при 60 Гц кадровой частоты равна 160 мс. Это очень большая задержка, даже просто работать за ПК с такой задержкой очень неприятно, в динамичные игры играть невозможно.

Измерение яркостных характеристик

Измерения светового потока, контрастности и равномерности освещения проводились по методике ANSI, подробно описанной тут.

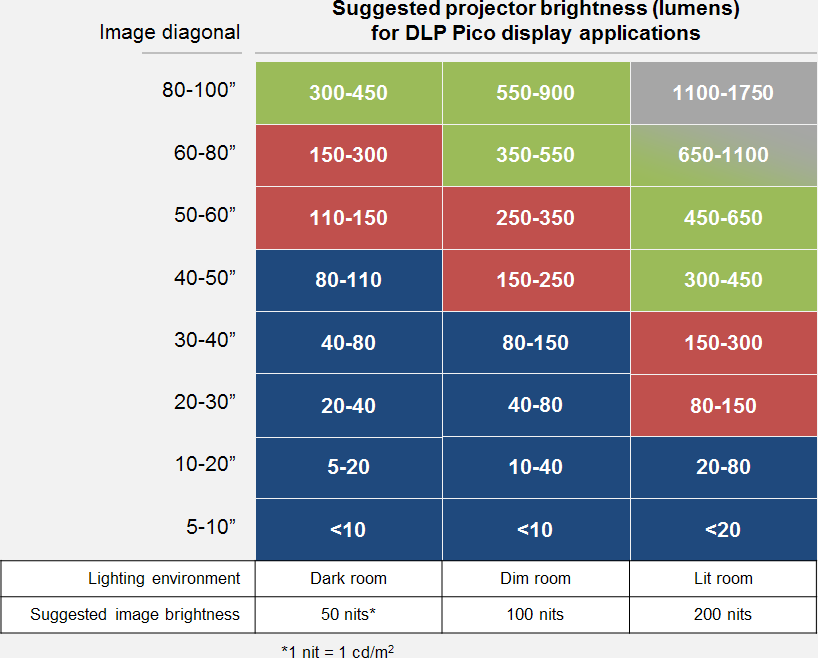

Максимальный световой поток чуть выше заявленных 900 лм. Такой яркости, согласно данным компании Texas Instruments, производящей чипы DLP, даже не в полной темноте достаточно для проекции на экран с диагональю где-то до 100 дюймов, а в полной темноте на таком экране будет даже запас по яркости, которого, впрочем, много не бывает:

Равномерность освещенности белого поля для проектора невысокая. Контрастность по ANSI хорошая. Также мы измерили контрастность, последовательно измеряя освещенность в центре экрана для белого и черного поля во весь экран, т. н. контрастность full on/full off. Она составила порядка 1140:1. Это приемлемое значение.

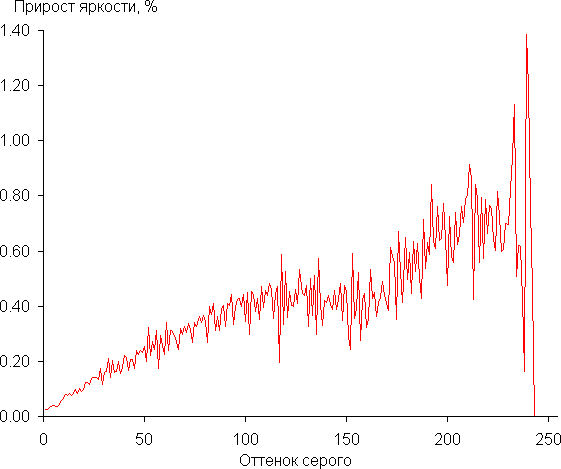

Для оценки характера роста яркости на шкале серого мы измерили яркость 256 оттенков серого (от 0, 0, 0 до 255, 255, 255) при подключении к ПК в режиме RGB с полным диапазоном яркости. График ниже показывает прирост (не абсолютное значение!) яркости между соседними полутонами:

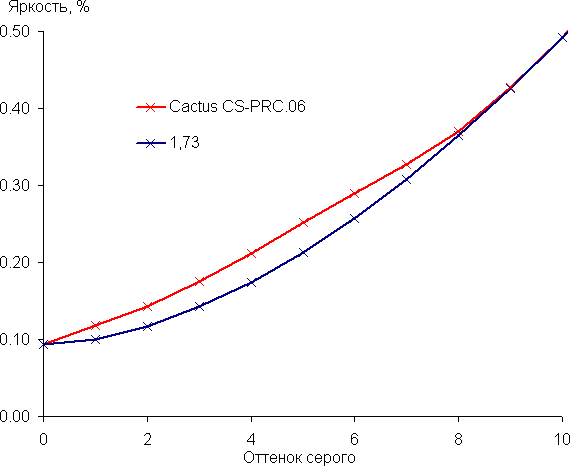

Из графика следует, что рост прироста яркости на большей части шкалы серого более-менее равномерный, и в большинстве случаев следующий оттенок значимо ярче предыдущего, однако в светах несколько оттенков по яркости не отличимы от белого. Такой результат получается при подключении к ПК и видеосигнале с полным диапазоном яркости (0 — 255), тогда как при воспроизведении видеофайлов и при подключении к бытовому плееру завал в светах можно устранить. В самой темной области все оттенки хорошо друг от друга отличаются:

Аппроксимация полученной гамма-кривой дала значение показателя 1,73 (без учета завала в светах), что ниже стандартного значения 2,2, поэтому картинка немного высветлена. Реальная гамма-кривая заметно отклоняется от аппроксимирующей функции:

Оценка качества цветопередачи

Для оценки качества цветопередачи использовали спектрофотометр i1Pro 2 и комплект программ Argyll CMS (1.5.0).

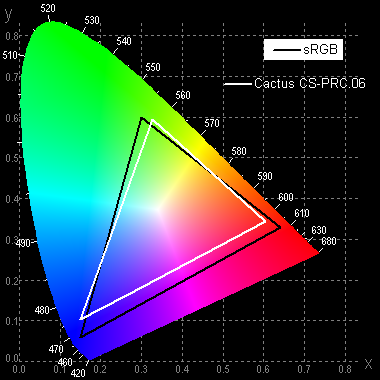

Исходный цветовой охват немного у́же цветового пространства sRGB:

Поэтому цвета выглядят бледноватыми. Ниже приведен спектр для белого поля (белая линия), наложенный на спектры красного, зеленого и синего полей (линии соответствующих цветов):

Видно, что цвета разделены плохо, есть существенное перекрестное подмешивание цветов.

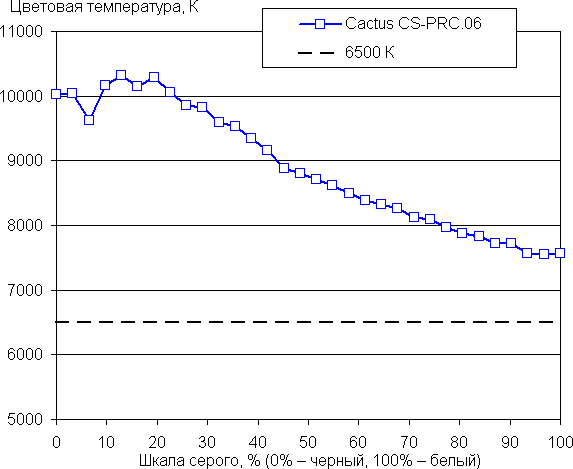

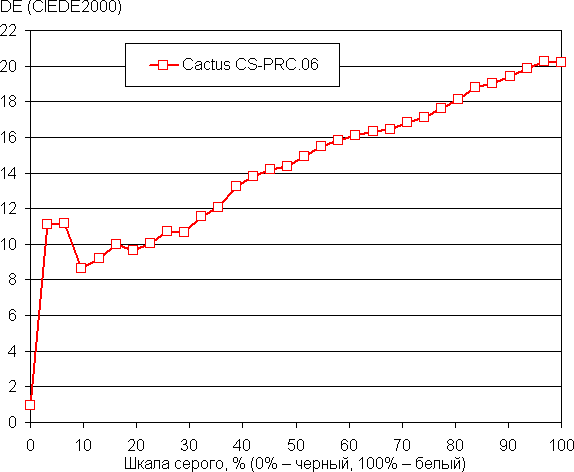

Графики ниже показывают цветовую температуру на различных участках шкалы серого и отклонение от спектра абсолютно черного тела (параметр ΔE):

Близкий к черному диапазон можно не учитывать, так как в нем цветопередача не так важна, а погрешность измерения цветовых характеристик высокая. Цветовой баланс средний, так как цветовая температура значительно выше стандартных 6500 К и ΔE выше 10 единиц на большей части шкалы серого, при этом цветовая температура и ΔE существенно изменяются от оттенка к оттенку на значимой части шкалы серого, что отрицательно сказывается на визуальной оценке цветового баланса.

Выводы

Cactus CS-PRC.06 — это устройство всё-в-одном, сочетающее в себе проектор, мультимедийный плеер и акустическую систему. С его помощью на большом экране (до 100 дюймов даже не в полной темноте) можно демонстрировать видео и фотографии, при этом источниками контента могут быть USB-накопители, мобильные устройства с возможностью беспроводной передачи видео и сетевые сервисы. Также к проектору можно подключать по HDMI и по USB-C внешние источники изображения и звука. Для игр проектор не пригоден из-за слишком большой задержки вывода. За счет использования ОС Android функциональность устройства может быть расширена за счет установки тех приложений, которые больше устроят пользователя по набору функций и оформлению.

Достоинства:

• Аккуратный дизайн
• «Вечный» светодиодный источник света
• Относительно тихая работа
• Функция автоматической фокусировки, коррекции трапеции и обхода препятствий
• Громкая и довольно качественная встроенная акустика
• Хорошее качество выхода на наушники

Недостатки:

• Центральная проекция
• Вариация длительности кадров в случае сигнала или файлов с 24 кадр/с
